WaveCam：振動測量領域的全新視頻振動分析解決方案

視頻振動分析是一種利用高速攝像機捕捉目標物體的運動，并通過圖像處理算法計算其振動特性的方法。昊量光電昊量光電全新推出的我們的振動視覺增強影像系統/振動運動放大成像技術WaveCam軟件就是一款利用先進的光流和人工智能（AI）算法，從視頻數據中自動提取振動位移，無需設置傳感器或電纜。

不僅如此，WaveCam不僅可以分析高速相機錄制的視頻，任何智能手機錄制的視頻均可以分析結果！



相比于傳統的振動測量手段如加速度計、激光測振儀（單點的、掃描的）測量方法對比參數如下表格所示，接觸式的加速度計對于布置傳感器非常不方便，WaveCam振動分析軟件可以不用布置任何傳感器，WaveCam振動分析軟件可以利用普通的相機或高速相機，通過視頻采集和數據處理，實現對任何可見的物體或結構的振動測量，無需安裝傳感器或電纜，節省了時間和成本。




WaveCam振動分析軟件是一款專業的視頻振動分析解決方案，可以用于各種工業和科學領域，如機械、航空、汽車、建筑、醫療等。WaveCam振動分析軟件的主要特點有：

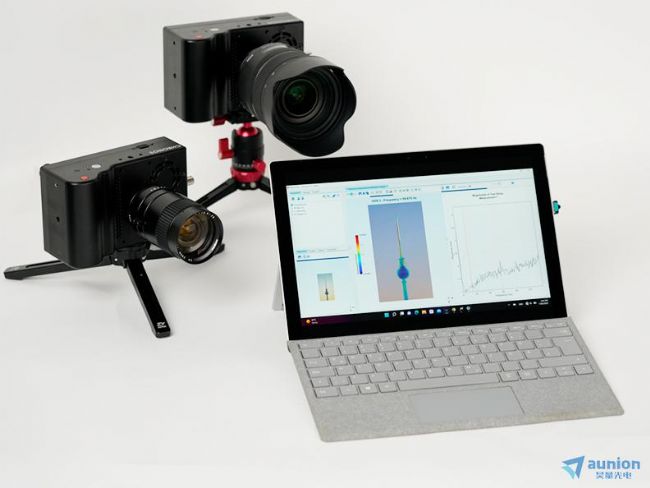

非接觸式測量：WaveCam振動分析軟件只需要一臺高速相機和一臺電腦，無需安裝傳感器或電纜，可以遠距離、全面地測量目標物體的振動模式和頻率。

高分辨率和高幀率：WaveCam振動分析軟件可以根據不同的應用需求，選擇合適的分辨率和幀率，可以捕捉到微小的振動細節和變化。

時域和頻域分析：WaveCam振動分析軟件可以同時顯示時域和頻域的數據，方便用戶對比和分析振動的特征和規律。用戶也可以自定義分析參數，如濾波、傅里葉變換、功率譜等。

數據導出和報告生成：WaveCam振動分析軟件可以將測量結果以多種格式導出，如視頻、圖片、表格、文本等，方便用戶進行后續的處理和分享。用戶也可以利用軟件內置的報告模板，快速生成專業的振動分析報告。




WaveCam-振動視覺增強影像系統/振動運動放大成像技術解決方案導出的結果：

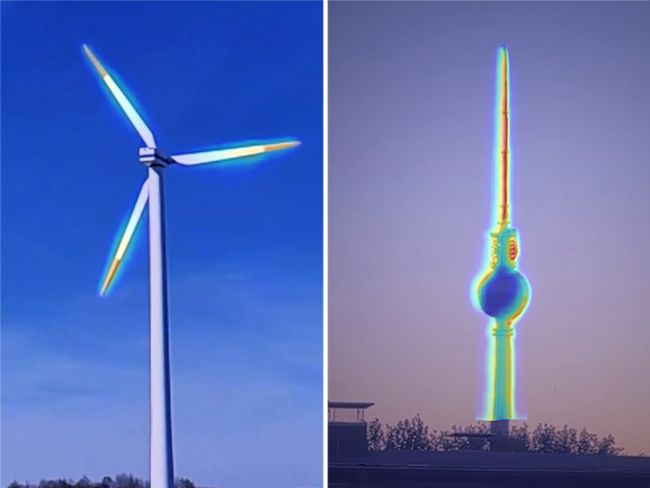

導出變形形狀的動畫-結果清晰易懂

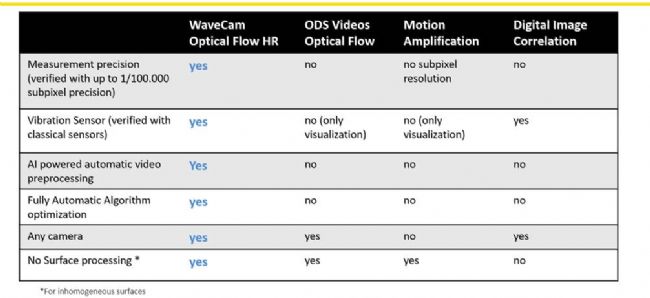

市場上也有同樣視頻分析振動的方法，相對于WaveCam振動分析軟件有很多無法彌補的缺陷，對比分析請看下表：





WaveCam-視頻振動分析軟件解決方案特點：

§ 使用任何相機捕捉振動數據，包括手機

§ 節省設置、測量時間和設備成本

§ 快速學習、直觀操作、易于配置

§ 直觀的執行和測量分析

§ 在時域和頻域中分析數據

§ 操作期間的振動測量，具有亞像素精度的測量分辨率

§ 無需準備被測表面

§ 導出視頻中的偏轉形狀

§ 改進的光流和人工智能 (AI) 算法


WaveCam-視頻振動分析軟件解決方案應用范圍：

工作變形形狀 (ODS)

固有頻率檢測

質量保證

研究和發展

故障排除，根本原因分析

預測性維護

結構振動

瞬態事件


產品技術問答：

1. 為了正確的分析振動數據，我需要考慮什么？

§ 根據您的相機的幀速率，需要蕞小幀速率 FPS = 2 xf max才能捕獲感興趣的蕞高頻率 f max。

手機足以滿足低頻應用（當前蕞大 960 fps）。注意：手機可能會在慢動作錄制的開始和結束時增加幾秒鐘的正常速度。

高幀率導致低曝光時間 -> 需要額外的無閃爍照明

以 Gpx/s（例如 Chronos 1.4）為單位的高速相機性能權衡 - 幀速率與分辨率

邊緣和特征點有幫助，但不是本質

使用未壓縮的視頻格式——在 WaveCam 中剪切視頻

使用角度，例如 45°，因為僅顯示平面振動以與參考進行比較考慮 90° 旋轉

記錄不同的角度

測量時間受相機 RAM 限制（降低 fps 或增加分辨率）

瓶頸是數據傳輸 RAM->SD 卡 + 處理時間


2. WaveCam-振動分析軟件解決方案與傳統方法比較如何：

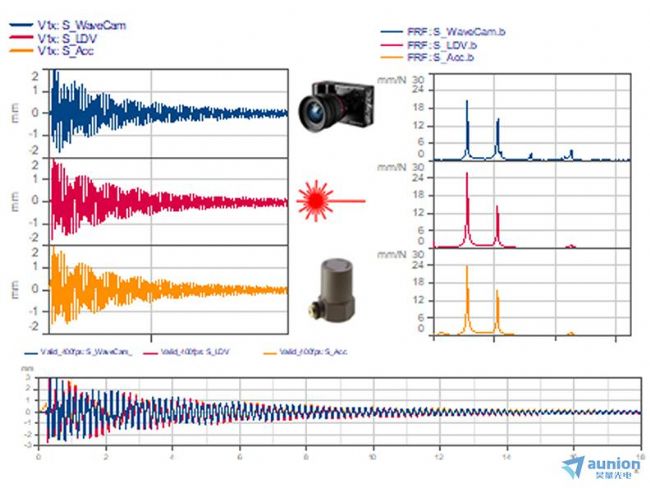

使用加速度計和 LDV 交叉驗證幅度和頻率內容

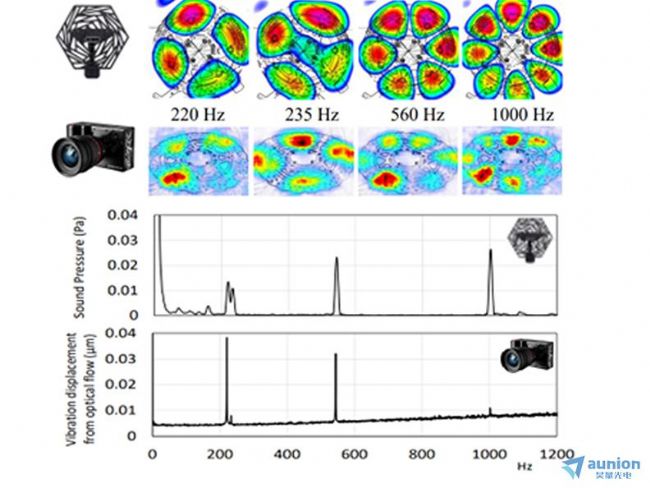

使用soundcam Mikado和近場聲全息 (SONAH)交叉驗證模式形狀


上海昊量光電作為gfai tech公司在中國大陸地區du家的代理商，為您提供專業的選型以及技術服務。對于WaveCam-振動分析軟件有興趣或者任何問題，都歡迎通過電話、電子郵件或者微信與我們聯系。

如果您對WaveCam-振動分析軟件有興趣，請訪問上海昊量光電的官方網頁：

https://www.auniontech.com/details-1495.html

歡迎繼續關注上海昊量光電的各大媒體平臺，我們將不定期推出各種產品介紹與技術新聞。

更多詳情請聯系昊量光電/歡迎直接聯系昊量光電
