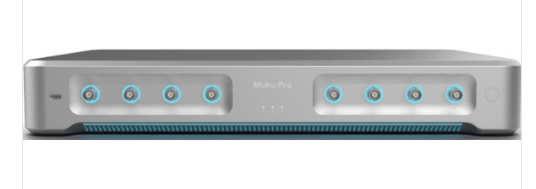

Moku：Pro的頻率響應分析儀


1. 介紹

本文主要介紹如何使用新的In÷In1測量模式。Moku：Pro的頻率響應分析儀（FRA）旨在用掃頻正弦波驅動被測器件（DUT），并通過直接變頻接收器檢索幅度和相位響應。在 2.4.0 軟件更新之前，測得的幅度響應可以表示為以 dbm 為單位的絕對幅度或以 dBm 為單位的相對輸入÷輸出幅度。動態參考模式現已在zui 新版本的Moku軟件的Moku：Pro上可用。在這種模式下，幅度響應以In÷In1（dB）為單位測量，它使用輸入1上的信號對每個輸入信號進行歸一化。因此，F(xiàn)RA可以連續測量DUT輸入端的驅動信號幅度，并動態改變分母以進行相對幅度計算。

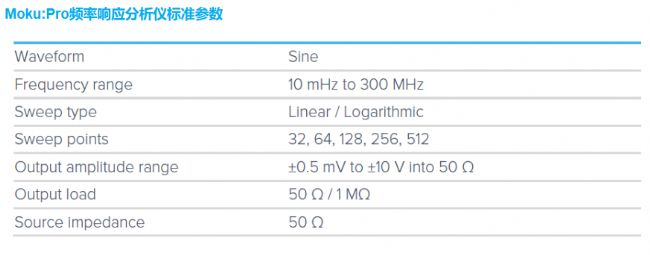

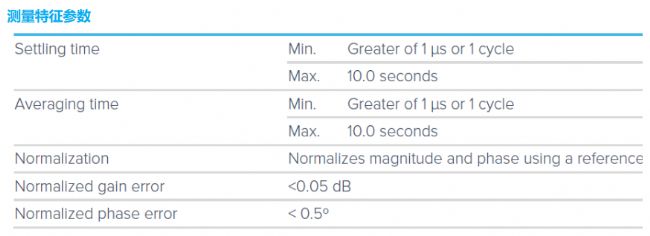

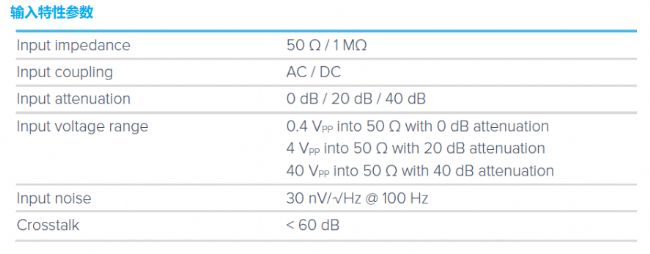

在這篇文章中，我們將介紹如何使用In÷In1測量模式來隔離多級濾波器中單個組件的頻率響應，并通過整形驅動信號來增加測量的動態范圍。具體參數如下：


2. 隔離多級濾波器的頻率響應

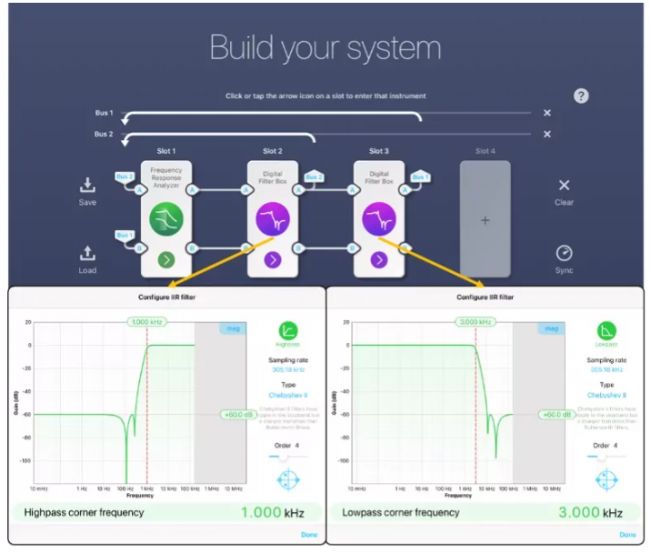

在許多設計中，電子濾波器是通過將多個濾波器組合成多級濾波器制成的。In÷In1模式允許用戶連續探測DUT輸入端的驅動信號，并將其用作相對幅度計算的參考。因此，后續DUT的頻率響應可以與系統的整體頻率響應隔離開來，而無需改變驅動點。在本例中，使用兩臺多儀器模式（MiM）的數字濾波盒儀器創建了一個兩級濾波器。在每個濾波器級之后部署FRA來探測頻率響應，如圖1所示。


圖 1：創建兩級濾波器并由 FRA 以 MiM 為單位進行測量

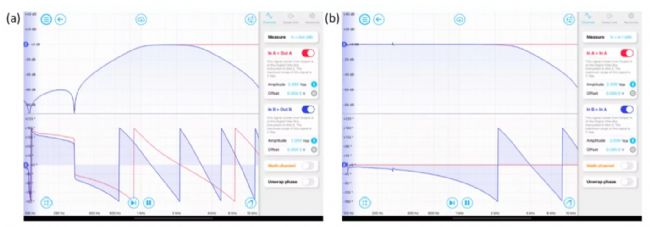

如圖2（a）所示，通過在In÷Out模式下配置FRA，測量了第1級（紅色）和整體傳遞函數（藍色）。通過切換到In÷In1模式來檢索第二級的隔離頻率響應（藍色），如圖2（b）所示。


圖 2：具有 （a） 輸入÷輸出 （dB） 和 （b） 輸入÷輸入 1 （dB） 模式的兩級濾波器測量的頻率響應

3. 擴展測量動態范圍

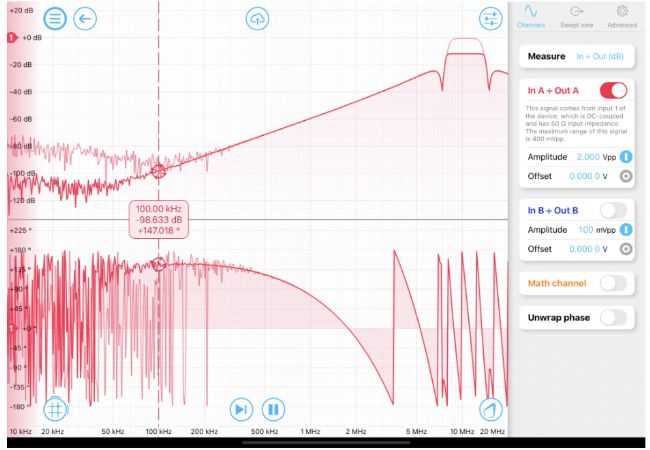

決定動態范圍的電壓上限和下限受輸入范圍和模擬前端噪聲的限制。對于具有高衰減的DUT器件，高振幅驅動源可提高DUT的zui小響應。因此，可以以dB為單位測量非常高的衰減。另一方面，高驅動電壓可能會使低衰減的DUT的輸入飽和。對于幅度響應隨頻率變化較大的DUT，使用恒定驅動源很難測量高動態范圍內的頻率響應，如圖3所示。在Moku：Pro的輸入和輸出之間連接了一個帶通濾波器。用2 Vpp驅動輸出捕獲穩定的紅色跡線，用100 mVpp驅動輸出捕獲微弱的紅色跡線。較高的輸出幅度在100 kHz以下提供了明顯更好的底線。但是，測量在通帶處被削波。


圖 3：帶通濾波器的頻率響應，具有 2 Vpp（穩定紅色）和 100 mVpp（微弱紅色）驅動信號

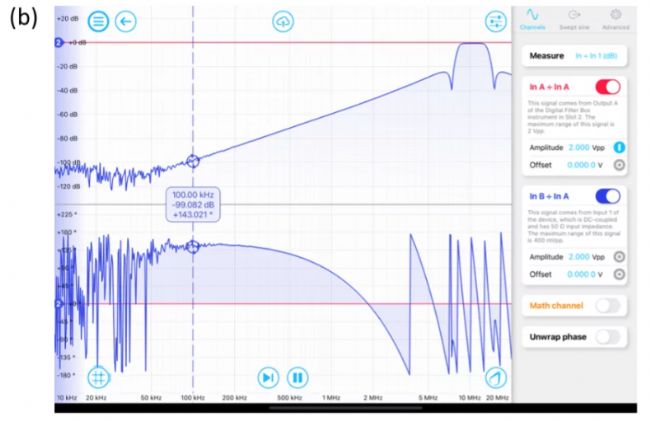

在本例中，F(xiàn)RA的掃頻正弦波首先由另一個儀器插槽中的數字濾波器整形，而不是使用恒定輸出功率，允許DUT的阻帶具有更高的輸出功率，而在DUT的通帶中具有較低的輸出功率，如圖4（a）所示。然后，整形輸出作為參考發送回FRA的輸入A，并發送到輸出1以驅動DUT。啟用In÷In1模式后，測量頻率響應的動態范圍顯著改善，如圖4（b）所示。

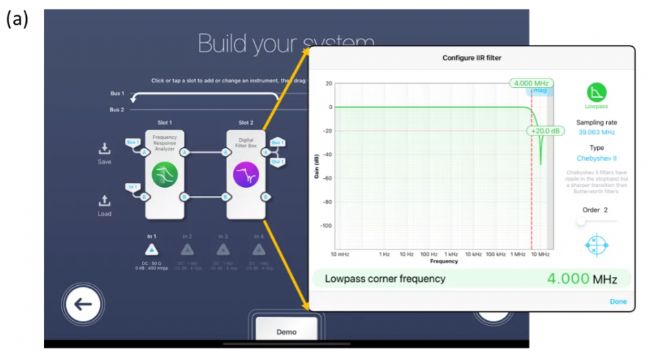

圖 4：帶通濾波器與成形掃頻正弦波的頻率響應。（a） MiM配置和過濾器設置;（b） 測得的高動態范圍頻率響應

4. 總結

FRA中的In÷In1模式可以將子組件的頻率響應與更復雜的系統隔離開來，并塑造正弦掃描輸出以提供更大的測量動態范圍。要了解有關 2.4.0 更新的新功能的更多信息，請聯系我們。
