摘要：鎖相放大器（Phase-Locked Amplifier）是一種用于精確測量和分析信號的設備，廣泛應用于信號處理、通信和科學實驗中，其基本原理是通過鎖相技術來提取信號的幅度和相位信息，主要用于增強信號的信噪比。鎖相放大器是一個強大的工具，用于從復雜的信號中提取有用信息，通過提高信號的信噪比和測量精度，它在科學研究和工程應用中發揮著重要作用，例如在科學實驗領域，鎖相放大器用于測量微弱信號或探測極低頻的變化，如在光譜學、材料科學中的應用；在通信系統中，鎖相放大器用于信號解調、頻率合成和同步；在電子信息領域，用于高精度的信號分析和處理，如在電子設備的測試與校準中。

不同類型的鎖相放大器產品由于其主要特點不同因而主要應用于不同的方向領域，如單通道鎖相放大器能夠進行簡單的實驗和測量，提供單一通道的信號檢測和處理，因而用于基本的信號檢測與實驗室研究；多通道鎖相放大器能夠同時處理多個信號通道，適合復雜的實驗設置而用在多通道數據采集、復雜系統分析；高頻鎖相放大器通常具有較高的帶寬和頻率范圍，主要用于處理高頻信號、射頻和微波信號分析與通信系統領域；低噪聲鎖相放大器具有極低的噪聲水平，用于需要高信噪比的精密測量，用于高精度測量、量子計算實驗、光譜學中；數字鎖相放大器集成了數字信號處理技術，提供靈活的設置和高精度測量應用于現代實驗室設備、自動化測試系統中。一些知名的鎖相放大器產品包括瑞士蘇黎世儀器公司（Zurich Instruments）的MFLI 系列500k/5M鎖相放大器、HF2LI 系列50MHz雙通道高頻鎖相放大器，澳大利亞liquid instruments公司的Moku :Pro鎖相放大器、Moku：Lab鎖相放大器等產品。

鎖相放大器的基本原理如圖1所示，輸入待測信號SI(t)通常是非常微弱的信號，容易被噪聲淹沒，鎖相放大器提供一個參考信號SR(t)，其頻率與待測信號的預期頻率非常接近且具有固定的相位關系，待測信號和參考信號經過混頻器混合，混頻器的的輸出信號頻率包括待測信號頻率與參考信號頻率的和頻與差頻，輸出信號再經由低通濾波器從混頻信號中濾除高頻成分，只保留低頻成分，即待測信號與參考信號的差頻信號，這個差頻信號是鎖相放大器關注的主要信號，因為它包含了待測信號的幅度和相位信息。檢測器對濾波后的差頻信號進行處理，通過測量混頻信號的幅度和相位以確定待測信號的幅度和相位信息，再由放大器進一步放大增強檢測信號的強度，經適合后續處理并zui終輸出顯示信號的幅度、相位或其它相關參數等信息。

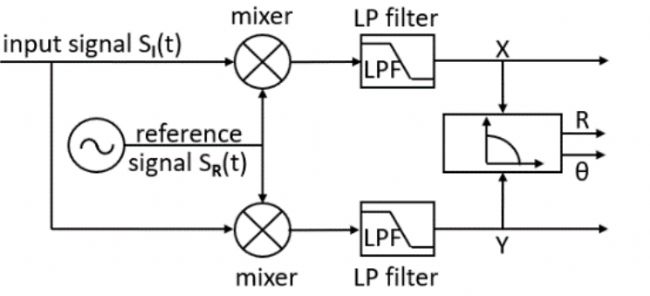

圖1.鎖相放大器的基本原理示意圖

我們假設鎖相放大器提供的參考信號是一個頻率為WR的正弦信號，其形式為

輸入待測信號的頻率與參考信號的頻率相同，其形式為

待測信號的幅度VI和相位是未知的，也是我們希望通過鎖相放大器所求的物理量，由混頻器的輸出信號Vmix為待測信號與參考信號的混頻，也就是數學上的乘法運算，其輸出值為

上式中的2WR高頻項可通過后續的低通濾波器濾除，只保留了直流成分我們將參考信號的相位減小 輸入混頻器，那么此時參考信號的形式變為

此參考信號與原待測信信號經混頻器的輸出信號的直流成分為

我們令

因此由低通濾波器輸出的兩個直流信號分別為

把這兩個信號分別叫做實部分量X =Vmix1與虛部分量Y =Vmix2，因此我們得到了鎖相放大器采集到的輸出信號兩種形式，一種包含信號強度幅值R和相位差兩個分量，一種包含實部分量X和虛部分量Y，其中實部分量X也叫面內信號Vin，虛部分量也叫面外信Vout。根據X和Y的值我們可以推算出輸入待測信號的未知成分幅度VI和相位

鎖相放大器在高精度測量等領域具有重要應用，能夠在噪聲干擾中提取和放大微弱的信號，使其適合進一步分析和測量，鎖相放大器的關鍵在于其“鎖相”特性，通過比較待測信號和參考信號的相位差來確定信號的強度，由于混頻器產生的差頻信號與參考信號的相位鎖定，這意味著即使待測信號的幅度很小，也能被有效提取和分析。
