下一代通訊光纖:光子晶體光纖

光子晶體光纖（Photonic Crystal Fiber，簡稱PCF）是一種具有特殊孔隙結構的光纖，通過對光纖的結構進行精確控制，實現對光學性能和傳輸特性的優化。PCF的獨特設計和優勢使其在光通信、光學傳感、激光器技術等領域展現出廣闊的應用前景。

一、PCF的原理

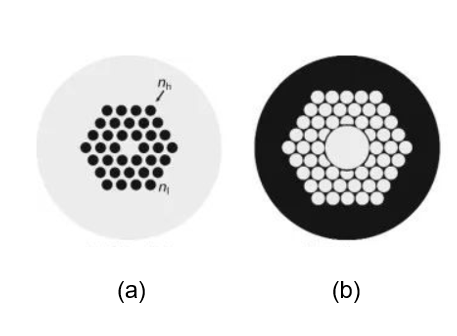

PCF的原理基于光子晶體的概念，光子晶體是一種具有周期性介質折射率分布的材料。在PCF中，通過在光纖芯部和包層之間引入微米尺度的周期性孔隙結構，形成了具有特殊光學特性的通道。這些孔隙可以采用不同的形狀、尺寸和排列方式，從而實現對光纖的折射率、色散特性和非線性效應等的精確控制。

二、PCF的優勢

1.單模傳輸特性
單模傳輸特性^[1]是光子晶體光纖中最早被發現，也是最引人注目的特性，單模傳輸可以提高光電器件的信號質量及傳輸速率。對于普通光纖，當傳輸光的波長大于截止波長，就可能實現單模傳輸，但是對于光子晶體光纖，對光纖結構經過合理設計，就能實現在所有波長無截止單模傳輸。

2.非線性特性
光子晶體光纖是理想的非線性光學介質，因為與傳統光纖相比，光子晶體光纖的纖芯更小，從而更容易產生非線性效應^[2]，當改變包層空氣孔直徑和空氣孔間距時，有效模場的能量密度也會發生強弱變化，從而使光纖的非線性性能發生相應變化，易于實現非線性效應。

3.有效模場面積特性
光子晶體光纖中，有效模場面積^[3]是一個重要的參數，與光纖非線性效應緊密相關。有效模場面積是描述光纖中光模式分布范圍的參數，在光纖傳輸和光信號調制中具有重要意義。以下是PCF的有效模場面積特性的一些關鍵點：
大模場面積：相對于傳統的單模光纖，PCF通常具有較大的有效模場面積。大模場面積意味著光信號的能量分布更廣，使得PCF能夠容納更多的光信號，并提供更高的功率承載能力。這對于高功率激光傳輸和高帶寬光通信具有重要意義。
靈活的調控能力：PCF的結構設計可以調控有效模場面積。通過調整PCF的纖芯尺寸、孔徑結構、填充物等參數，可以改變光信號在纖芯中的模式分布，從而控制有效模場面積。
光纖耦合效率：PCF的大有效模場面積可以提高光纖的耦合效率。耦合效率是指光信號從外部光源到入射PCF的能量傳輸。

4.色散特性
色散^[4]是衡量光纖性能的重要參數，決定著光纖是否在超連續光譜、超短脈沖的產生等領域得到應用，對光通信和設計光纖激光器等起著決定性作用。光纖的總色散可以視為波導色散、材料色散和模式色散之和。由于光子晶體光纖的包層結構獨特，其光纖纖芯和包層的折射率差可以很大，從而增大了波導色散對光纖總色散的影響。通過改變光子晶體光纖的結構參數，如空氣孔的排布方式、空氣孔形狀、空氣孔半徑和空氣孔間距等，可以實現所需的色散特性，以滿足不同應用場景中的光信號傳輸、調制和處理要求。

5.多芯傳輸
光子晶體光纖的結構相比傳統光纖有重要優勢，通過靈活排布空氣孔，可為光纖的多芯傳輸^[5]提供了可能。光子晶體光纖的優勢在于可對不同纖芯中的光信號進行獨立的處理和調制，這為光信號的多功能處理和光子器件的集成提供了便利。光子晶體光纖的多芯傳輸特性提供了多通道傳輸、低互相干擾、靈活的路由和連接、多模式傳輸以及多信號處理等優勢。這使得光子晶體光纖在高容量光通信、光子集成電路和光信號處理等領域具有重要的應用前景。

光子晶體光纖克服了傳統光纖光學的限制，為許多新的科學研究帶來了新的可能和機遇。光子晶體光纖正在以極快的速度影響著現代科學的多個領域。利用光子帶隙結構來解決光子晶體物理學中的一些基本問題，如局域場的加強、控制原子和分子的傳輸、增強非線性光學效應、研究電子和微腔、光子晶體中的輻射模式耦合的電動力學過程等。同時，實驗和理論研究結果都表明，光子晶體光纖可以解決許多非線性光學方面的問題，產生寬帶輻射、超短光脈沖，提高非線性光學頻率轉換的效率，用于光交換等。不難想象，隨著對PCF研究的不斷深入，相信PCF將在光學領域展現出更廣泛的應用前景，并為實現更高效、高性能的光學器件和系統開啟新的可能，從而推動光學技術和科學研究的發展。


如果您對光子晶體光纖有興趣，請訪問上海昊量光電的官方網頁：

https://www.auniontech.com/three-level-135.html

相關文獻：

[1] 李曙光, 劉曉東, 侯藍田. 光子晶體光纖的導波模式與色散特性[J]. 物理學報, 2003,

[2] G. P. Agrawal, Nonlinear Fiber Optics.[M] Third Edition, San Diego: Academic Press, 2001

[3] Fuerbach A, Steinvurzel P, Bolger J, et al. Nonlinear pulse propagation at zero dISPersion wavelength in anti-resonant photonic crystal fibers[J]. Optics Express, 2005, 13(8): 2977-2987.

[4] Ferrando A, Silvestre E, Andres P, et al. Designing the properties of dispersion-flattened photonic crystal fibers[J]. Optics Express, 2001, 9(13): 687-697.

[5] Russell P S J. Photonic-crystal fibers[J]. Journal of lightwave technology, 2006, 24(12): 4729-4749.
