改性瀝青是摻加橡膠、樹脂、高分子聚合物、磨細的橡膠粉或其他填料等外摻劑(改性劑)，或采取對瀝青輕度氧化加工等措施，使瀝青或瀝青混合料的性能得以改善制成的瀝青結合料。

改性瀝青其機理有兩種，一是改變瀝青化學組成，二是使改性劑均勻分布于瀝青中形成一定的空間網絡結構，其中使用的SBS改性瀝青就屬于二種，SBS屬于苯乙烯類熱塑性彈性體，是苯乙烯-丁二烯-苯乙烯三嵌段共聚物， SBS中聚苯乙烯鏈段和聚丁二烯鏈段明顯地呈現兩相結構，聚丁二烯為連續相，聚苯乙烯為分散相，使其具有2個玻璃化轉變溫度，一個玻璃化轉變溫度(Tg1)為-88~-83℃，另一個玻璃化轉變溫度(Tg2)為90℃，在Tg1~Tg2之間端基聚苯乙烯聚集在一起形成微區分散于聚丁二烯連續相之間，起到物理交聯、固定鏈段、硫化增強及防冷流作用，具有硫化橡膠的高彈性和抗疲勞性能，當溫度升至Tg2時，聚苯乙烯相軟化和流動使得SBS具有樹脂流動加工性。這種兩相分離結構使其能與瀝青基質形成空間立體網絡結構，從而有效地改善瀝青的溫度性能、拉伸性能、彈性、內聚附著性能、混合料的穩定性、耐老化性等。

SBS改性瀝青以基質瀝青為原料，加入一定比例的SBS改性劑，通過剪切、攪拌等方法使SBS均勻地分散于瀝青中，SBS易吸收瀝青中的飽和分發生溶脹，溶脹后的SBS性更接近膠質; SBS與瀝青的部分相容性改變了瀝青組分分布，從而影響瀝青的相態轉變;瀝青組分對聚合物粒子的充分溶脹和聚合物粒子對瀝青組分的良好吸附是對瀝青進行聚合物改性、提高瀝青性能的基礎，瀝青組分對聚合物粒子的溶脹和聚合物粒子對瀝青組分的吸附是一個動態的過程，這種動態過程會對聚合物改性瀝青的空間三維網狀結構產生很大的影響，進而影響其性能 。

一般來講，改性劑在瀝青中的分散狀態，與其改性效果息息相關。檢測人員可以直接在落射熒光顯微鏡下觀察到改性劑在瀝青中的分散狀態，并據此判斷瀝青改性效果的好壞，這也是目前在瀝青輔助檢測方面常用的手段。

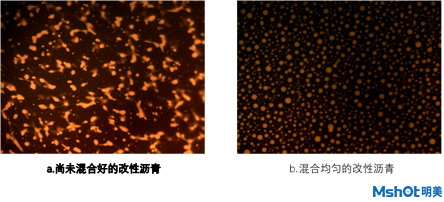

圖1就是使用國產明美研究級正置熒光顯微鏡MF43-N觀察到的兩種改性瀝青的顯微狀態。它采用優良的無限遠光學系統，6孔轉盤式熒光模塊設計，熒光更換拆除方便，可自主方便更換想要的熒光激發塊，大功率寬光譜LED落射熒光照明系統，高強度熒光亮度，滿足長壽命需求，也可選配傳統進口汞燈光源，其激發光源來自被檢物體的上方，對透明和非透明的被檢物體都適用。這也是熒光顯微鏡在瀝青上顯微檢測的應用優勢。一方面，瀝青不透明，不能采用透射光源，即使采用透射光源，相應的瀝青樣品應該很薄，這種狀態下，采用涂敷、切割制片都容易造成樣品狀態和組成分布的改變。另一方面，采用落射式光源，增強了檢測制樣的靈活度，既可以取瀝青的任意斷面檢測，也可以在塊體、薄膜表面進行檢測。

總之，熒光顯微鏡可以快速、形象反映改性瀝青宏觀性能的特點，在改性瀝青及其它瀝青混合體系方面還具有很大的應用空間，應該在瀝青研究、生產和應用中廣泛推廣和應用。
