德克薩斯理工大學工業、制造和系統工程系Changxue Xu教授課題組使用MicroFab噴墨打印技術，通過液滴發生設備研究了生物打印過程中有/無墨水循環系統對生物墨水及打印結果中細胞分布的影響，實驗表明，打印中墨水循環可明顯改善細胞聚集、使細胞分布均勻，打印后細胞均勻分布，在促進細胞存活（培育3天從77%增到92%）和增殖（培育3天從1.7倍增到3.3倍）方面起關鍵作用，為組織/器官生物制造提供了重要支撐。

正文
增材制造技術的發展使得利用細胞和生物材料制造用于各種生物醫學應用的體外培養仿生器官成為可能，基于噴墨技術的生物打印可利用適用于大多數活細胞的噴嘴尺寸和打印分辨率，獲得高打印細胞存活率（＞90%），同時其非接觸打印、快速固化、高精度和自由曲面制造能力可用于制造復雜生物結構，如皮膚、組織和血管模型。然而，墨水中細胞沉降及其聚集現象導致液滴不穩定、噴嘴堵塞和打印分布不均一，嚴重影響打印的準確度，因此，本文重點研究了生物打印中有/無生物墨水循環對微球和片狀結構中細胞分布的影響，揭示了細胞聚集對打印后細胞分布以及增殖和細胞活力的不利影響，為提高生物噴墨打印的精度和可靠性提供了重要的依據，這對組織/器官生物制造起著至關重要的作用。

▲ 圖1 帶有生物墨水儲液器的噴墨生物打印裝置示意圖

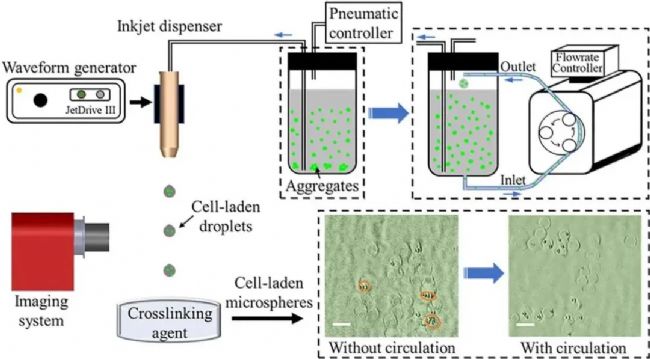

如圖1，使用MicroFab波形發生器連接MJ噴墨噴頭（120μm）并向其發送信號，以產生生物墨滴。通過連接在生物墨水儲液罐底部和頂部的生物用硅膠管控制墨水循環，流速0.3ml/min，維持細胞分布均勻。


▲ 圖2 （a）噴墨打印的液滴生成過程微球包載單個細胞、小細胞聚集體和大細胞聚集體圖，比例尺40μm

圖2展示了液滴生成過程及打印結果的代表圖像，噴墨頻率、噴墨噴嘴的移動速度和移動偏移之間進行交叉優化，以打印最佳的生物膜層。采用100Hz的噴墨頻率、200mm/min的移動速度和100μm的移動偏移來實現生物打印微球和生物打印線條之間的最佳融合。

▲ 圖3 在0.5%（w/v）NaAlg和1×106個細胞/ml的微球內細胞分布和細胞聚集：（a）代表性圖像，（b）細胞分布，以及細胞聚集。比例尺：100μm

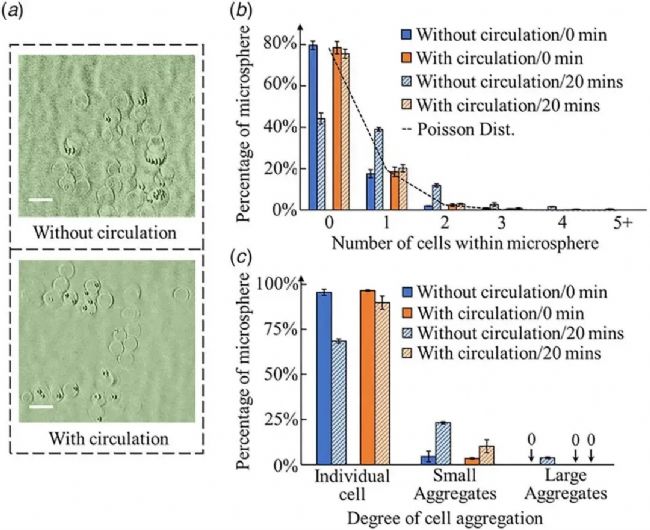

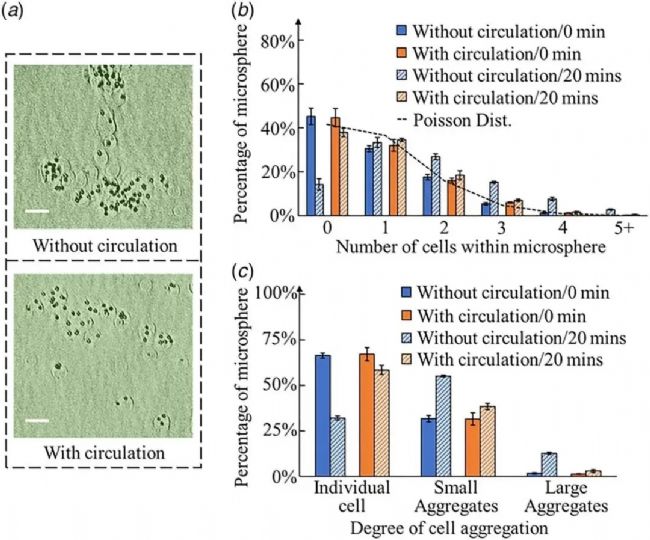

圖3結果證明，有墨水循環系統時，生物打印微球內細胞分布的均勻性得到改善，如圖3（a）所示，當無墨水循環時，微球的平均細胞數增加到0.806，因?yàn)榧?xì)胞會沉降從而導致局部細胞濃度和細胞聚集增加；當引入墨水循環時，平均細胞數從 0.255略微增加到0.305，這表明噴墨打印微球內細胞分布的均勻性得到了顯著改善。如圖4所示，當細胞濃度高時（5×106個細胞/ml），引入生物墨水循環也能抑制細胞的聚集，應用生物墨水循環來促進噴墨打印微球內的細胞分布均勻性也適用于高細胞濃度。

▲ 圖4 在0.5%（w/v）NaAlg和5×106個細胞/ml的微球內細胞分布和細胞聚集：（a）代表性圖像，（b）細胞分布，和細胞聚集。比例尺：100μm

▲ 圖5 含有3T3小鼠成纖維細胞的生物打印片材內細胞分布均勻性改善的結果：（a）生物打印片材（寬：0.5mm和高：1mm）和局部成像（比例尺：100μm）的代表性圖像及統計結果

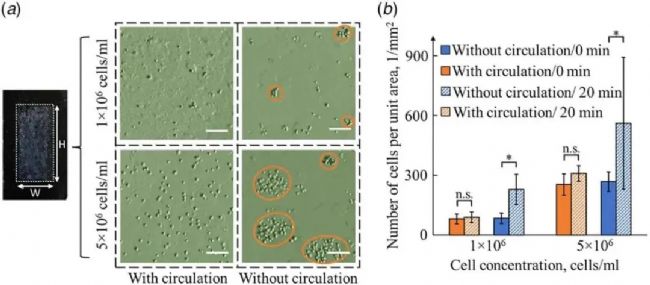

應用生物墨水循環能提高生物打印片材內細胞空間分布的均勻性，圖5（a）為生物打印片狀結構中細胞分布的影響（隨機選擇面積為0.5×0.5mm的10個樣本）。圖 5（b）顯示了不同細胞濃度下生物打印片材的相應細胞分布結果，當無墨水循環時，低細胞濃度和高細胞濃度的高標準差反映了細胞聚集程度高、細胞分布不均勻，突出了解決細胞沉積和聚集問題的必要性。

▲ 圖6 孵育期有/無墨水循環對（a）細胞分布和細胞活力的影響，（c）細胞縱橫比、（d）細胞分布比和細胞活力的統計。比例尺：100μm

圖6展示了生物墨水循環對細胞分布及打印后細胞生長、增殖和活力的影響。均勻的細胞分布在細胞數量方面促進細胞增殖，在5×106個細胞濃度、20min生物墨水循環下，細胞孵育三天的活力從95%下降到92%，相比之下，無墨水循環的細胞活力從96%降到77%。細胞死亡通常發生在大細胞聚集體的中心周圍，可能是由于外層細胞過厚阻礙了營養物質和氧氣的交換，因此細胞聚集體嚴重影響生物打印質量，生物墨水循環及噴墨打印技術結合，制備均勻的片狀結構，改善了細胞分布，促進細胞存活（培育3天從77%增到92%）和增殖（培育3天從1.7倍增到3.3倍）。

結語
本研究揭示了細胞聚集對噴墨生物打印中細胞分布及細胞增殖、細胞活力的影響，并證實墨水循環系統可使細胞分布得到顯著改善，為提高噴墨生物打印技術的精度以及生物打印的活力提供了重要依據，這對組織/器官生物制造的成功起著至關重要的作用。

參考文獻：
[1] Liu J, Xu C. Improving uniformity of cell distribution in post-inkjet-based bioprinting[J]. Journal of Manufacturing Science and Engineering, 2024, 146(1): 014501.
