A. 拆封前檢查
在拆封本產品前，請先確認包裝盒無任何損害。使用前請先比對產品型號與核對組件清表，確認所有的配件數量相符，如有任何問題，請保留序號與包裝盒，并接洽當?shù)亟?jīng)銷商以獲得處理。


型號	BioVac 225		BioVac 225 Plus		BioVac 225 - BioDolphin
包裝內容	BioVac 225主機  廢液瓶  碟型濾片  轉接頭  2m硅膠管  單爪tip接頭 (150 mm)  說明書	x1 x1 x2 x1 x1 x1 x1	BioVac 225主機 廢液瓶 碟型濾片  轉接頭 2m硅膠管 手持操作器 八爪退tip接頭  單爪退tip接頭 單爪tip接頭 (150 mm)  配件包 說明書	x1 x1 x2 x1 x1 x1 x1 x1 x1 x1 x1	BioVac 225主機        廢液瓶                 碟型濾片               轉接頭                 2m硅膠管              單爪tip接頭  40 mm不銹鋼單爪接頭廢液抽吸套件組         說明書	x1 x1 x2 x1 x1 x1 x1 x1 x1


B. 重要注意事項
l 使用本儀器前，請先確認電壓、電源是否正確。
l 使用本儀器前，請先檢查連接管及瓶蓋與瓶身是否密合。
l 連接管中間有一密封型過濾器，當該過濾器受污染或溢滿時應立即更換。
l 碟型濾片需定期更換，如已經被污染則建議馬上更換。
l 本儀器內部裝有溫度感應器，當儀器溫度過高時會自動關機。
l 當儀器電源打開無動作，且開關燈號不會亮?xí)r，請檢查保險絲。
l 本幫浦之設計無抗腐蝕效果，請勿拿來抽有機及酸堿性氣體。
l 請將本產品安裝于一干凈、無塵、通風良好且工作環境在40℃以下之場所。
l 廢液瓶為PC材質請勿使用漂白水，會降低廢液使用壽命產生裂痕 。請您使用清水直接清洗廢液瓶，切勿使用任何含有化學藥劑的清潔劑清洗。
l 廢液瓶?jī)?nèi)有防溢保護裝置。當廢液瓶?jī)?nèi)的水溢滿時，該裝置能使幫浦避免抽進液體。建議您當瓶?jī)?nèi)的水位達2/3滿時，請您立即將水倒出，以確保幫浦壽命。
l 請您避免重摔本儀器，以免造成機器損壞。當本儀器無法正常運作時，請您立即停止使用并聯絡您的經銷商并維修。
C. 整體圖示及應用范例

D. 配備說明


E. 操作
1. BioVac 225 抽吸廢液操作 <圖1>
a. 檢查廢液瓶?jī)?nèi)的防溢保護裝置是否已安裝；若有掉落，請將防溢保護裝置安裝到瓶蓋上<圖 8>。再將廢液瓶放于主機的放置架中。
注意：安裝防溢保護裝置時，請輕碰底端即可，切勿硬擠上去，防止膠管變形，影響功能。
b. 將碟型濾片較長的硅膠管與廢液瓶的出氣接頭相接，再將碟型濾片另一端的較短硅膠管與BioVac 225主機的吸氣接頭相接。
c. 將轉接頭連接粗硅膠管的一端連接廢液瓶的吸氣接頭，再將另一端接頭連接長的細硅膠管；并選用合適的吸取接頭，插到長的細硅膠管上。
d. 將主機接上正確的電源，確認BioVac 225真空表的指針為零，再按下電源開關啟動主機，用手將吸取接頭堵住，轉動真空度調整鈕，依照需求調整真空度，調整完后便可開始進行廢液抽吸的操作。
e. 單爪tip接頭兩端分別可接200 ul與1 ml的拋棄式tip管，選用合適的一端來接tip管，另一端插上硅膠管，吸完廢液后將tip 管直接拔除丟入收集桶，再安裝新的tip管吸取其它多孔盤或培養皿的廢液。
注意：可選購BioDolphin廢液抽吸套件組(199100-00)，方便各種器皿的抽吸廢液操作。
f. 實驗結束后，請關閉主機電源，并依維護的方法進行保養與清潔。
注意：每次抽吸廢液前應請檢查廢液瓶的水位，若已接近滿水位請打開蓋子，依實驗規范將液體倒掉。

2. BioVac 225 Plus 抽吸廢液操作 <圖2>
a. 檢查廢液瓶?jī)?nèi)的防溢保護裝置是否已安裝；若有掉落，請將防溢保護裝置安裝到瓶蓋上<圖 8>。再將廢液瓶放于主機的放置架中。
注意：安裝防溢保護裝置時，請輕碰底端即可，切勿硬擠上去，防止膠管變形，影響功能。
b. 將碟型濾片較長的硅膠管與廢液瓶的出氣接頭相接，再將碟型濾片另一端的較短硅膠管與BioVac 225主機的吸氣接頭相接。
c. 將轉接頭連接粗硅膠管的一端連接廢液瓶的吸氣接頭，再將另一端接頭連接長的細硅膠管；并將長硅膠管的另一端，接到手持操作器末端接頭。
d. 將主機接上正確的電源，確認BioVac 225真空表的指針為零，再按下電源開關啟動主機，將手持操作器上方的按鍵放開，轉動真空度調整鈕，依照需求調整真空度。
e. 確認(i).未按下手持操作器上方的按鍵時，前端接口沒有進氣；(ii).按下手持操作器上方的按鍵時，前端接口有進氣；代表功能操作正常。可以開始進行廢液抽吸的操作。
f. 對于細包培養角瓶的廢液吸取，可以使用單爪tip接頭，將尾端直接插到手持操作器，另一端接上200 µl的拋棄式tip管后，再按壓上面的抽吸按鈕就可以吸取廢液；吸完后將tip 管直接拔除丟入收集桶，再安裝新的tip管反覆操作，依序?qū)⒔瞧康膹U液吸取完畢。若要長時間操作可以按下固定鍵，保持吸取廢液的狀態。
g. 對于多孔盤與培養皿的廢液吸取，可以使用單管退tip接頭避免交叉污染的問題，先直接插到手持操作器，并接上200 µl的拋棄式tip管后，再按壓上面的抽吸按鈕就可以吸取廢液；吸完后將tip管對準收集桶，并按壓拉柄將tip管退除后，再安裝新的tip管反覆操作，依序?qū)⑽⒖妆P(pán)的廢液吸取完畢。若要長時間操作可以按下固定鍵，保持吸取廢液的狀態。
h.
如果是做96孔微孔盤的ELISA測試，可以使用八爪退tip接頭以避免交叉污染的問題，先直接插到手持操作器，再將接頭插到tip管的盒中，一次接上八支tip管，可同時吸取八個孔洞；吸完后將tip管對準收集桶，并按壓拉柄將tip管退除后，再安裝新的tip管反覆操作，依序?qū)⒄�盤的廢液吸取完畢。若要長時間操作，可以按下固定鍵，保持吸取廢液的狀態。
i. 實驗結束后，請關閉主機電源，并依維護的方法進行保養與清潔。
注意：每次抽吸廢液前應請檢查廢液瓶的水位，若已接近滿水位請打開蓋子，依實驗規范將液體倒掉。

3. BioVac 225 - BioDolphin抽吸廢液操作 <圖3>
a. 檢查廢液瓶?jī)?nèi)的防溢保護裝置是否已安裝；若有掉落，請將防溢保護裝置安裝到瓶蓋上<圖 8>。再將廢液瓶放于主機的放置架中。
注意：安裝防溢保護裝置時，請輕碰底端即可，切勿硬擠上去，防止膠管變形，影響功能。
b. 將碟型濾片較長的硅膠管與廢液瓶的出氣接頭相接，再將碟型濾片另一端的較短硅膠管與BioVac 225主機的吸氣接頭相接。
c. 將轉接頭連接粗硅膠管的一端連接廢液瓶的吸氣接頭，再將另一端接頭連接長的細硅膠管；并將長硅膠管的另一端，接到手持操作器末端接頭。
d. 將主機接上正確的電源，確認BioVac 225真空表的指針為零，再按下電源開關啟動主機，將手持操作器上方的按鍵放開，轉動真空度調整鈕，依照需求調整真空度。
e. 確認(i).未按下手持操作器上方的按鍵時，前端接口沒有進氣；(ii).按下手持操作器上方的按鍵時，前端接口有進氣；代表功能操作正常。可以開始進行廢液抽吸的操作。
f. 選擇要使用的抽吸器配件接頭裝到手持操作器上，以手持操作器進行廢液抽取操作。
注意：請參考BioDolphin說明書選用合適的配件接頭。
g. 實驗結束后，請關閉主機電源，并依維護的方法進行保養與清潔。
注意：每次抽吸廢液前應請檢查廢液瓶的水位，若已接近滿水位請打開蓋子，依實驗規范將液體倒掉。
F. 維護
1. 每次使用后，請您用清水仔細清洗廢液瓶。請勿使用任何含化學藥劑的清潔劑清洗，否則會造成廢液瓶龜裂或破壞廢液瓶的結構。此廢液瓶為PC材質，可以用高溫高壓蒸汽滅菌法來消毒滅菌。
2. 硅膠管、轉接頭、手持操作器與接頭可耐高溫，使用完后請吸取清水將沖洗內部干凈，再以高溫高壓蒸汽滅菌法來消毒滅菌后，使用完后請擦拭干凈后收藏保存。
3. 高溫高壓蒸氣滅菌建議以溫度121度至少滅菌30分鐘。
4. 配件放置架與集水盤不可以高溫滅菌，請以清水或75%酒精清潔。
5. 如果不銹鋼管管路阻塞時請先以清水浸泡半小時，再以L(fǎng)型通條清除淤塞。

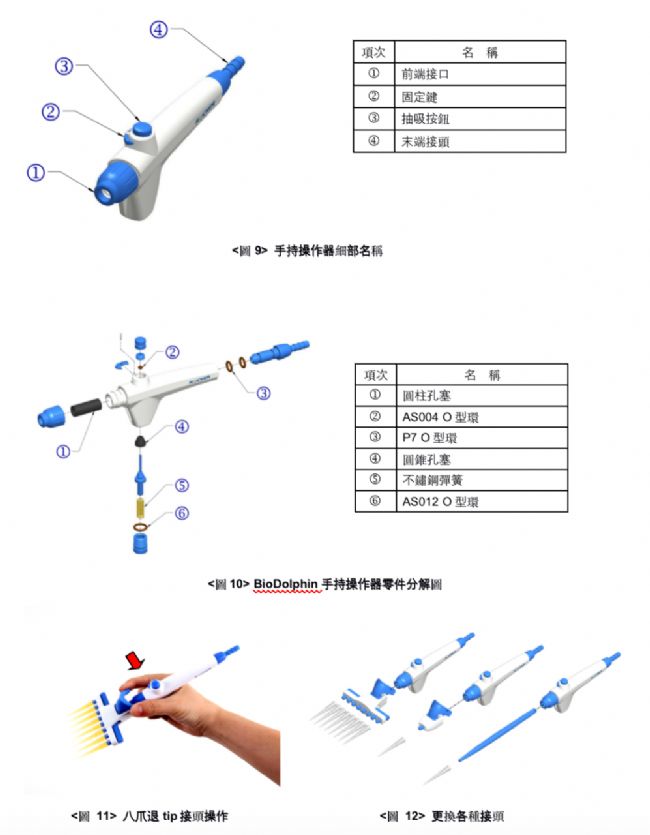

6. 為確手持操作器的氣密，請于一年內至少更換一次內部的孔塞、O型環與彈簧，請參照<圖10>的零件分解圖，將相關孔塞、O型環與彈簧拆下后予以更換。
注意：購買O型環配件包(199100-53)。
7. BioVac 225主機內含無油式真空幫浦，無需進行保養但在使用之后，請先關閉電源，并將外殼的殘留水漬以干布擦拭干凈后收藏保存。
8. 碟型濾片與硅膠管屬消耗材，請至少半年更換新品，以確保流量的充足。
G. 故障排除
注意-本儀器非使用者可自行修復之儀器，切勿自行拆卸維修。若您的機器無法正常運作，在您將本儀器寄回公司維修之前，請您先確認以下幾點因素是否造成本儀器無法正常使用。若以下幾點解決方法無法使本儀器恢復正常功能時，請您將本儀器寄回本公司以利徹底維修檢查。

故障現象	原因及處理方法
1. BioVac 225主機無法啟動	1. 檢查電源規格是否與主機的標示相符。 2. 檢查保險絲是安裝或燒毀à安裝或更換新的保險絲。 3. 檢查電源開關是否有被按下開啟。 檢查系統是否在高真空狀態à先泄壓再重新啟動。 1. 電源開關故障à送回廠商處理。 2. 內部線路松脫à送回廠商處理。
2. BioVac 225主機真空度無法調整	1. 真空表故障à送回廠商處理。 2. 檢查真空度調整鈕松脫à自行鎖緊或送回廠商處理。 3. 調壓閥故障à送回廠商處理。 4. 內部管路松脫à送回廠商處理。
3. 廢液抽吸速率太弱	1. 調整真空度至適當強度。 2. 請確認所有接頭、管子是否連接密合。 3. 請確認瓶子、瓶蓋是否破裂及密合。 4. 檢查廢液瓶與廢液抽吸套件手持器的管路接頭是否氣密。 5. 檢查廢液抽吸套件手持器與吸管配件是否氣密。 6. 檢查廢液瓶是否已裝滿溶液。 7. 內部管路漏氣 à 送回廠商處理。
4. 手持操作器按鍵無法按壓	8. 彈簧損壞 à 更換彈簧。 9. 手持操作器損壞 à 送回廠商處理。

H. 訂購訊息
l 167225-11/22  BioVac 225 便攜式生化廢液抽吸器 , AC110V / AC220V
l 167227-11/22  BioVac 225 Plus 便攜式生化廢液抽吸器, AC110V / AC220V
l 167226-11/22  BioVac 225 – BioDolphin(淺藍色) 便攜式生化廢液抽吸系統, AC110V / AC220V
l 199100-00       淺藍色廢液抽吸套件組 BioDolphin - DB
l 199110-00       深藍色廢液抽吸套件組 BioDolphin - DB
l 199120-00      粉紅色廢液抽吸套件組 BioDolphin - P
l 199130-00      淺綠色廢液抽吸套件組 BioDolphin – G
l 199100-30      手持操作器
l 199100-46      單爪tip接頭
l 199100-47      40 mm 不銹鋼單爪接頭
l 199100-48      80 mm 不銹鋼單爪接頭
l 199100-49      40 mm 不銹鋼八爪接頭
l 199100-50      八爪退tip接頭
l 199100-75      單爪退tip接頭
l 199100-76       單爪tip接頭 (150 mm)
l 199100-61      配件放置架
l 199100-51      配件包 (L型通條、圓柱孔塞、不銹鋼彈簧)
l 199100-69      φ6-φ8硅膠管轉接頭
l 199100-68      硅膠管 (Ф4.2 mm x Ф8 mm )，200 cm
l 199100-53      O型環配件包 (包含O型環P7、O型環AS004、O型環AS012、圓柱孔塞、圓錐孔塞)
