徠卡LAS X多功能應用軟件簡介與使用說明（上）

瀏覽次數：5249　發布日期：2022-3-3　來源：徠卡顯微鏡

^{LAS X軟件是徠卡公司德國研發團隊開發的多功能應用軟件，在這個軟件平臺上，不但能實現對徠卡各型號特別是數碼顯微鏡及攝像頭的統一操控，利用各圖像處理功能模塊完成特殊的圖像采集工作，還可以對圖像進行處理及分析，在配合數碼顯微鏡采圖時，能夠自動識別物鏡的倍數，在所拍攝的圖片里加入相應的標尺。

本期內容小編帶您走進這個平臺，深度了解這個強大且好用的軟件，以及那些你所不知道的功能模塊。相信通過這次的介紹，一定會對徠卡LAS X軟件嘆為觀止

LAS X－專業圖像采集模塊選項

1）測量模塊

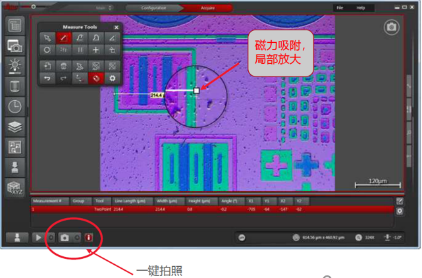

軟件有豐富的測量工具：測量參數包括長度、距離、面積、周長、半徑和角度等，所有測量參數均可顯示在交互式的界面上，并且可以導出到表格中或創建報告。特色的工具例如點擊空格鍵局部放大和磁力吸附自動識別邊緣，兩者組合使用能減小人工誤差

2）注解模塊

注解功能為活圖和已存儲的圖片提供綜合工具，包括文本框、線段、箭頭、圓、矩形和距離測量，所有注解均可與圖像合井保存或復制到另外一張圖片上。

3）景深合成

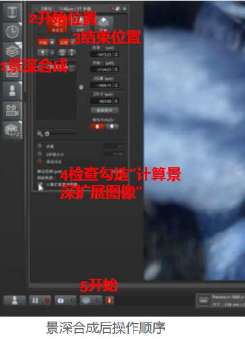

增大放大倍數后景深會變小，整個視野無法全部清晰，此時可以使用景深合成功能獲取一張全幅清晰的照片。這就是景深合成功能模塊：景深合成(EDDF)功能有效地將單焦點區域圖片通過三維堆棧整合起來，在定義高度區間內按順序在不同的Z位置采集每一層圖像，并以此創建一張清晰大景深的圖片。

4）3D表面處理模塊

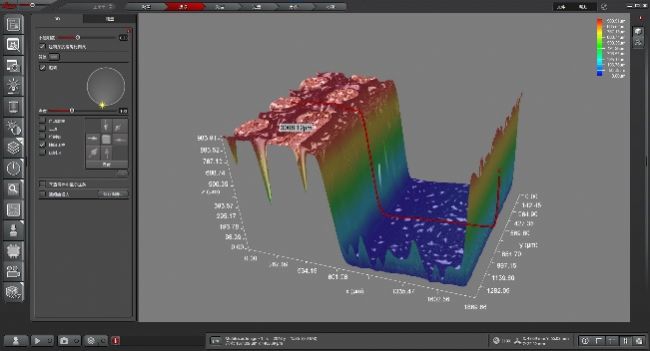

3D表面查看器模塊：3D表面查看器功能可以更好地查看EDOF 圖片的表面細節，可在EDOF圖片上選擇覆蓋帶有顏色編碼的深度圖，具有相同高度的區域容易被識別。通過放大、旋轉3D圖片能獲得一個可以看到更多特征的視角，且可以方便的將圖片保存到電腦中以便后續導出使用。

3D表面測量模塊：系統檢測各焦平面內的一系列圖像，并自動計算全聚焦圖像，在清晰聚焦內顯示所有元素。全聚焦圖像包含每個像素的高度信息，因此，可以將其視為三維模型，分析表面結構和進行30測量。

5）標記和查找模塊

標記和查找模塊：LASX軟件模塊可在寬場系統中進行標記和查找，定義多區域位置并在實驗設置時重新訪問，或作為可選拼圖模塊的設置部分。

6）拼圖模塊

當您的樣品很大，單個視野下無法看清樣品全貌時，可以使用拼圖模塊，

拼圖模塊包括：創建概覽圖、掃描圖片獲取、拼接算法對相鄰圖像進行對齊、柔化功能可柔化相鄰圖片的邊緣、多框架尋找功能可以在多個Z軸堆棧時使用，該算法在不同的Z平面上尋找XY重疊，并將平均XY重疊應用到要合并的圖像上。

以上是LAS X軟件在圖像采集中的部分功能介紹，下期將帶來LAS X在專業圖像測量中的功能介紹盡請期待！
