一、紫外熒光成像 （UV imaging）

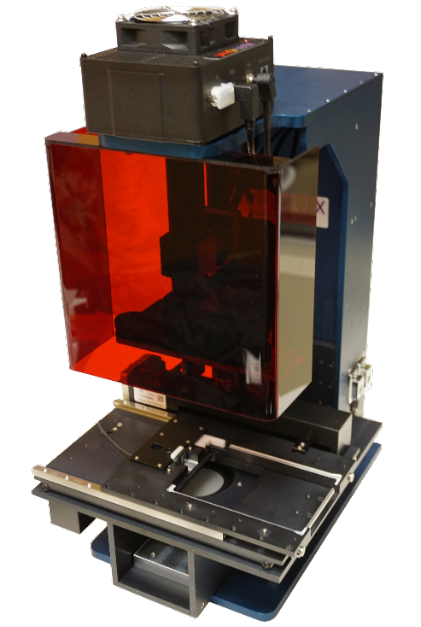

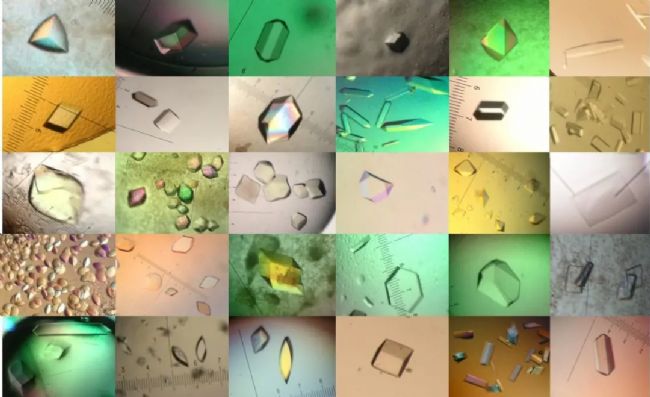

對于蛋白結構晶體學的研究，在晶體衍射獲得結構之前適當地鑒別蛋白晶體還是鹽晶，能減少蛋白用量、降低成本和提高效率，是蛋白結晶篩選的重要環節。一般可通過普通光學或偏光顯微鏡直接觀察鑒別，而一些有經驗的科學家還可以從晶體形貌如顏色和對稱性從而進行區分。 此外，通過紫外熒光成像來觀察熒光照片，根據熒光強弱判斷蛋白晶體是另一個常用手段，其相比于普通光學/偏振光顯微鏡，更為準確、快速和直觀。紫外成像簡單蛋白晶體的原理非常簡單，通常蛋白晶體都會含有色氨酸，酪氨酸或苯丙氨酸這三種氨基酸的一種或多種，在200-300 nm波長范圍的激發光下，可發出250-400 nm的紫外熒光，因此可通過有無熒光或熒光的強弱來判斷。 來自美國Jansi公司的蛋白結晶紫外熒光成像系統UVEX 系列，是專門為蛋白晶體紫外熒光成像和分析所設計，通過優化紫外光路系統配合高性能的冷紫外CCD，可顯著提高紫外熒光成像的靈敏度，更好地區別蛋白晶體和鹽晶。

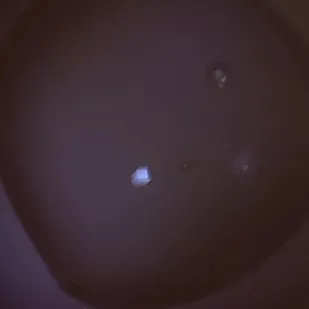

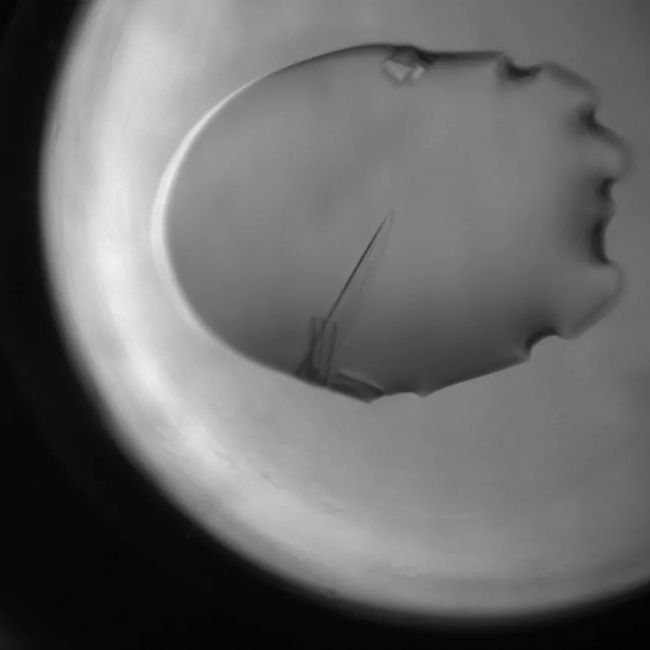

明場	偏振	紫外熒光


二、功能和特色
1. 標配紫外熒光成像
Jansi公司專門為紫外成像優化的光路系統同時配合高級600萬像素冷紫外CCD相機，可同時檢測到色氨酸(Trp)、酪氨酸(Tyr)或苯丙氨酸(Phe)的紫外熒光現象。

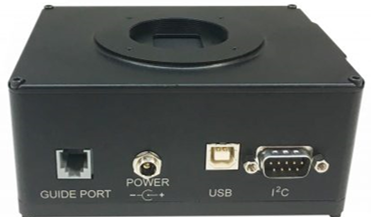

冷CCD ; 工作溫度：0℃ 以下

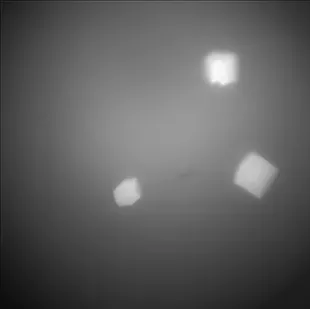

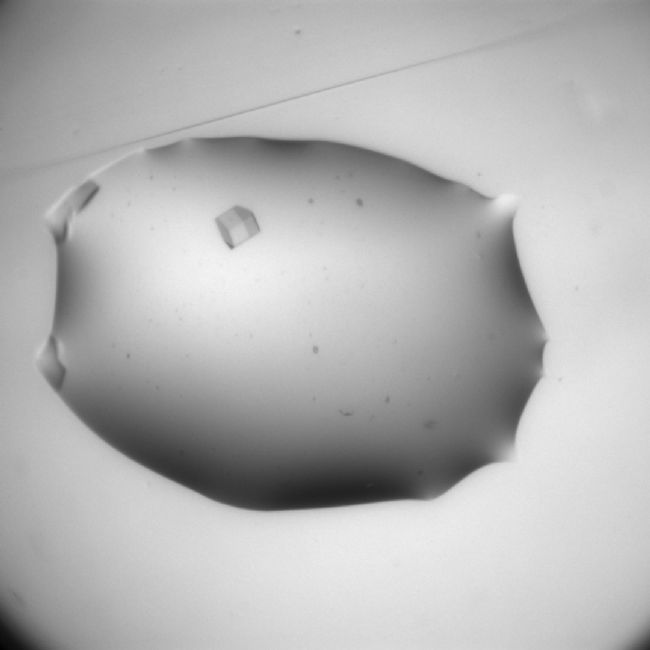

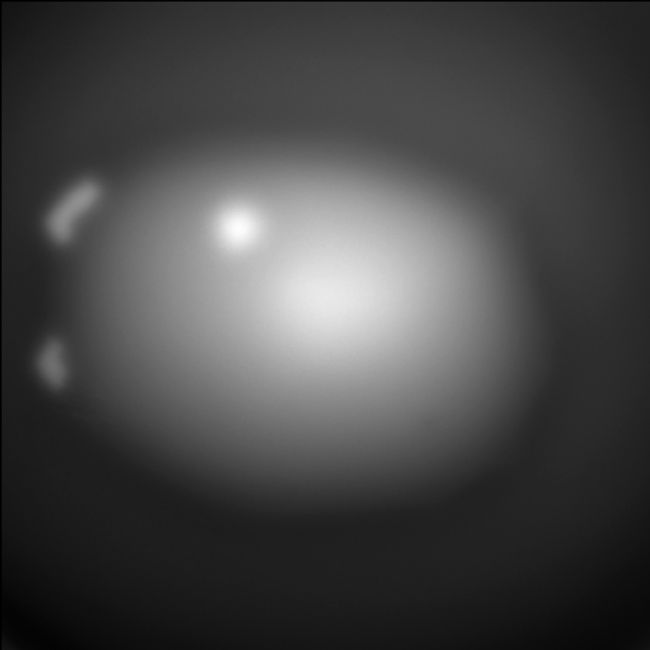

明場	紫外熒光

2. 具有紫外吸收功能, 鑒定核酸晶體

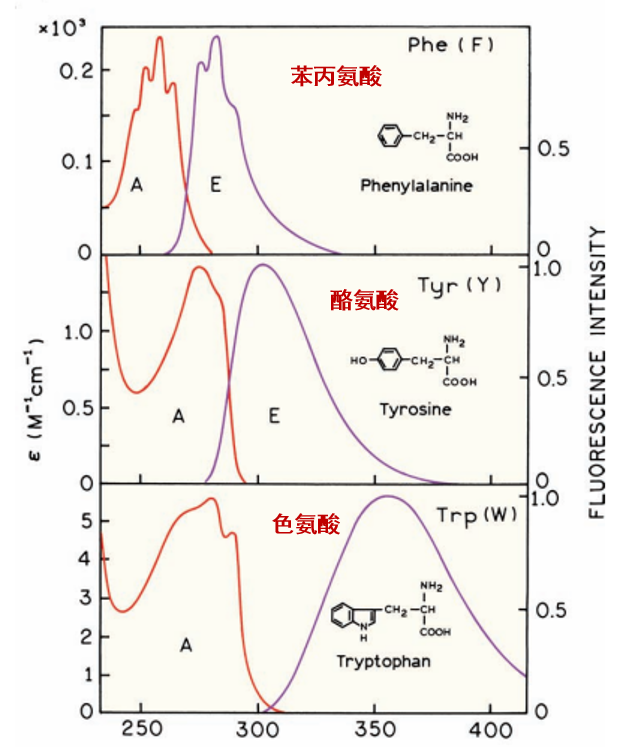

芳香族氨基酸（苯丙氨酸，酪氨酸和色氨酸）有苯環，上有共軛雙鍵，在對280 nm紫外可見光有最大吸收作用。Jansi配備獨有的紫外吸收模塊（UV Absorbance），解決紫外熒光不能解決的問題：

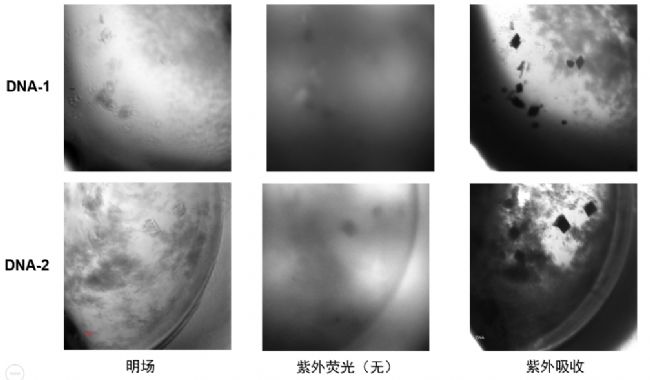

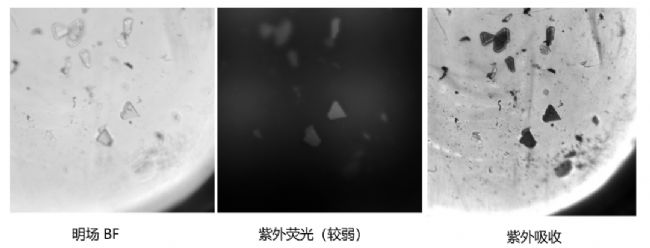

1） 某些情況如DNA/化合物 complex結合，導致熒光淬滅； 2）鑒定核酸(DNA)晶體 3. 具備自動聚焦和多層掃描功能

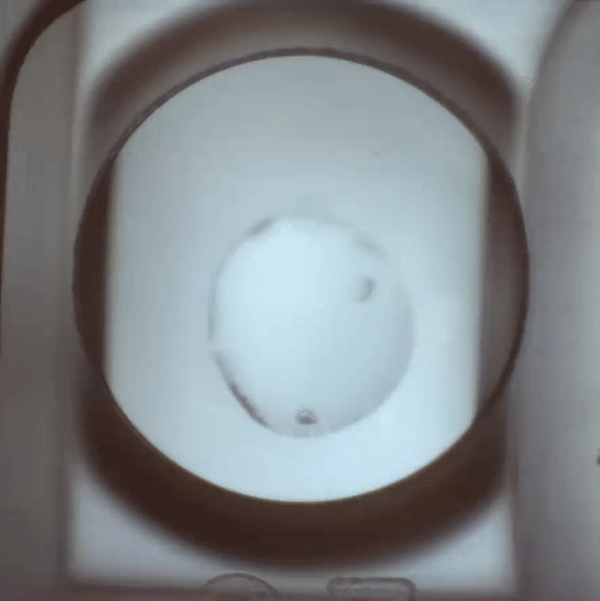

Jansi可選擇5x、10x、15x、20x和40x 固定鏡頭，可進行自動聚焦，選擇最佳焦平面。同時，對晶體在縱向的不同聚焦點上可完成多次成像，選擇不同層面的最佳聚焦點以拼合成一張最清晰的圖片。

自動聚焦功能 選擇最佳焦平面 合成最清晰圖片

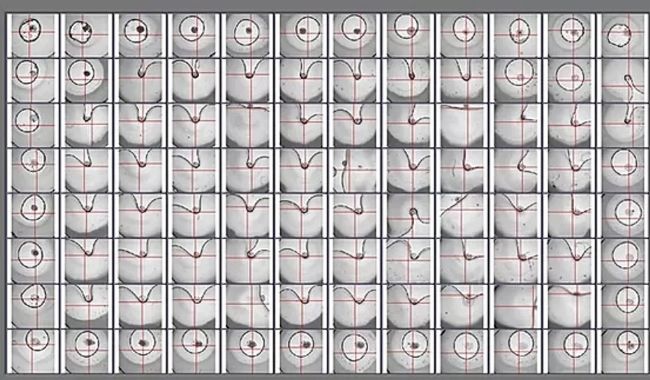

4. 自動中心定位（Dropcentering）
對于LCP實驗，晶體通常不在孔最中央，Jansi軟件可找到晶體所處位置，并自動進行中心定位，以完成最佳的成像效果和后續分析。
三、可選配板庫，最多可存放860塊low profile板

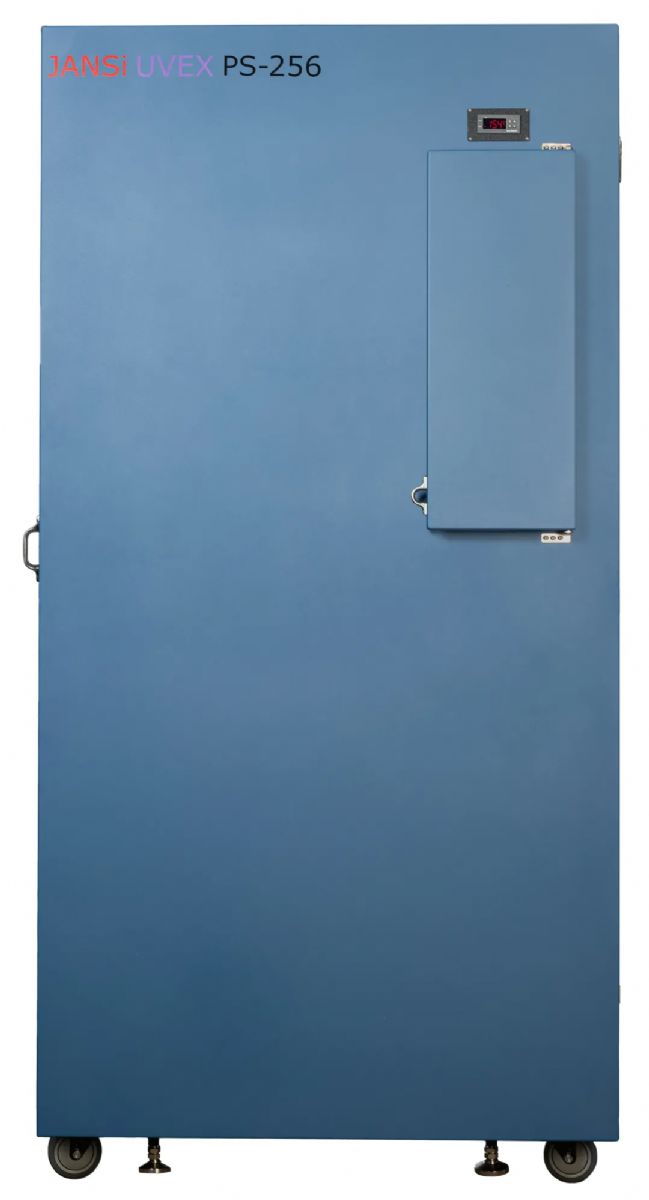

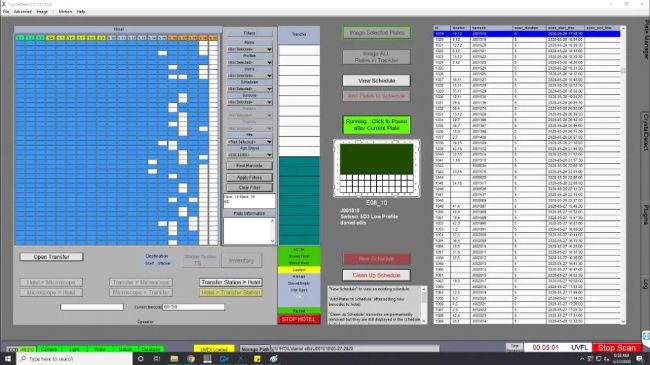

JANSI UVEX系列可配備疊板架，p-640型號內部可最多存放860塊SBS low profile晶體板或1060塊LCP板，板架溫度可控制在4-20 ℃， 具備帶條形碼晶體板自動掃描識別功能，同時可滿足至少4000個標簽的打印。
四、寫在最后
Jansi UVEX-p系列是為快速和準確區分蛋白晶體和鹽晶所設計的紫外熒光成像系統，其專門為紫外成像所優化的光路配合冷CCD，使其具備高靈敏度的紫外熒光成像能力。
Jansi可以在4分鐘內完成96孔晶體板的成像，可以和Marco整合對晶體自動AI評分，可測量晶體的長度，配合自動聚焦和多層掃描（EFI）功能，獲得最清晰的明場和紫外熒光圖片，助力蛋白晶體研究。
