數據顯示，我國口腔疾病的患病率已經達到 90%，是患病率最高的疾病。而口腔的健康與否大多與牙齒相關，常見的修復牙齒方法是通過牙種植體安裝假牙。

牙種植體是通過外科手術的方式將其植入人體缺牙部位的上下頜骨內，待其手術傷口愈合后，在其上部安裝修復假牙的裝置。掃描電鏡能夠觀察牙種植體表面形貌，并對微區成分進行鑒定。

牙種植體表面觀察及成分鑒定

飛納（Phenom）臺式掃描電鏡的全景拼圖功能可以大視野觀察樣品，看到樣品全貌（圖1）。在獲得全圖的過程中，我們發現了樣品表面微區有雜質，通過放大觀察，并進行能譜分析，判斷為噴砂過程中的 TiO₂ 顆粒。

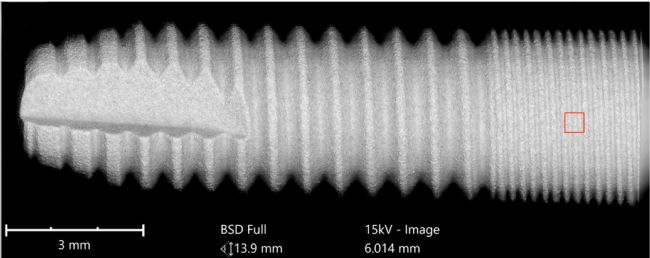

圖1 牙種植體的 SEM 圖

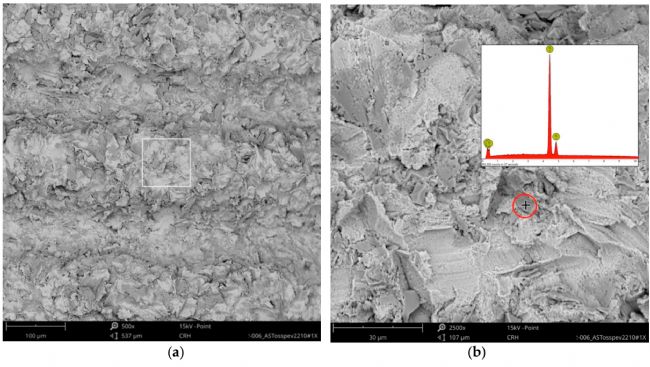

圖 2 (a) 圖 1 紅框區域微觀形貌，放大到 500 倍。(b) 對 a 圖中的白色框區域進行放大觀察，并對嵌入顆粒進行能譜分析

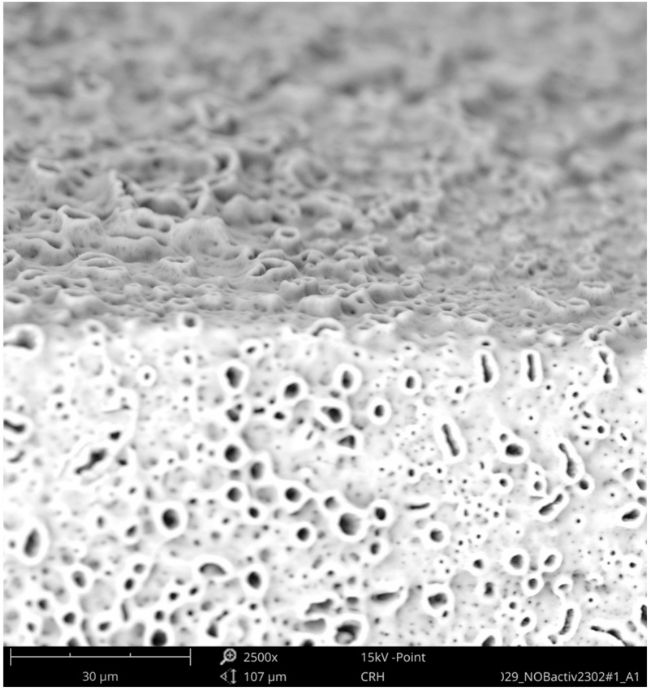

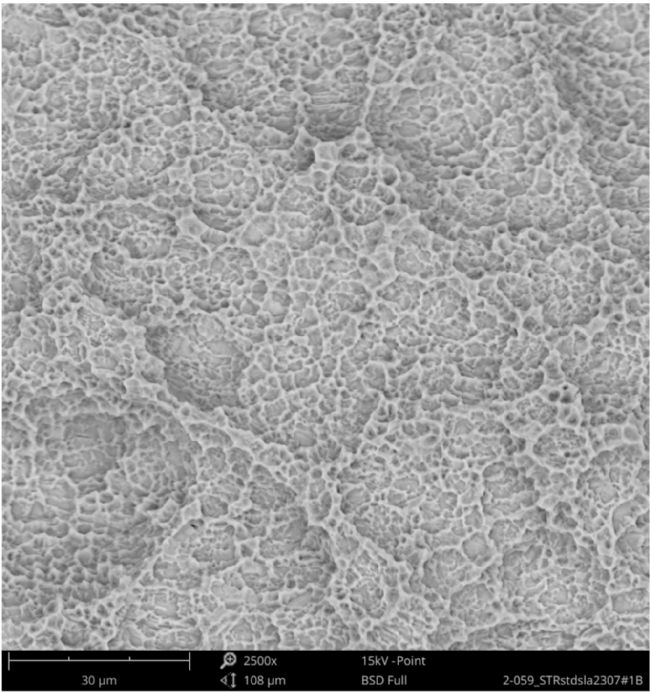

通過掃描電鏡觀察，能夠清楚區分不同的處理方法獲得的牙種植體，如圖 3a，經過酸刻蝕的牙種植體其表面形成網狀結構，而圖 3b，經過陽極氧化處理的牙種植體其表面形成多孔結構。^[1]

a. 酸刻蝕的鈦表面                                         b. 陽極氧化的鈦表面

圖 3

除了牙齒健康問題，牙齒狀況對我們的容貌也有很大決定性作用。牙齒、頜骨的形狀，決定了整個面部的走向，而牙齒的色澤和形態則影響你微笑、進食時的樣貌。所以越來越多的人不僅關注牙齒的健康和牙齒的美觀，于是各種牙齒矯正器出現在市場上。

矯正器通常是一種不銹的富有彈性的金屬絲或塑料制品，或兩者結合的機械性裝置。塑料制品矯正器比金屬絲更加美觀而受歡迎，通過掃描電鏡，能夠研究塑料制品的表觀形貌，表征使用過程中產品變化的趨勢，對產品質量的把控，新產品的研發具有指導意義。

牙套表面觀察

飛納臺式掃描電鏡大樣品室卓越版 Phenom XL 的樣品倉尺寸為 100mm x 100mm，可以在不破壞塑料牙套結構的狀態下觀察牙套表面形貌。由于塑料制品導電性導致成像狀態差，Phenom XL 的低真空模式能夠完美解決這一問題。

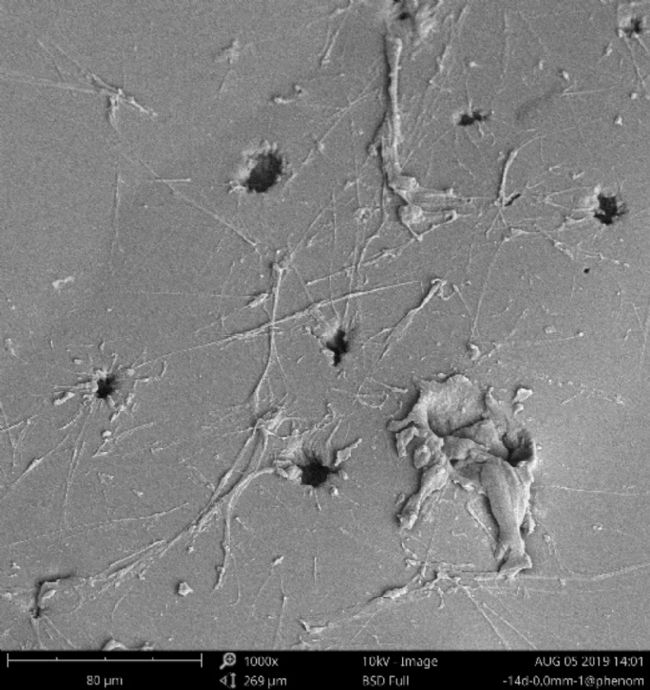

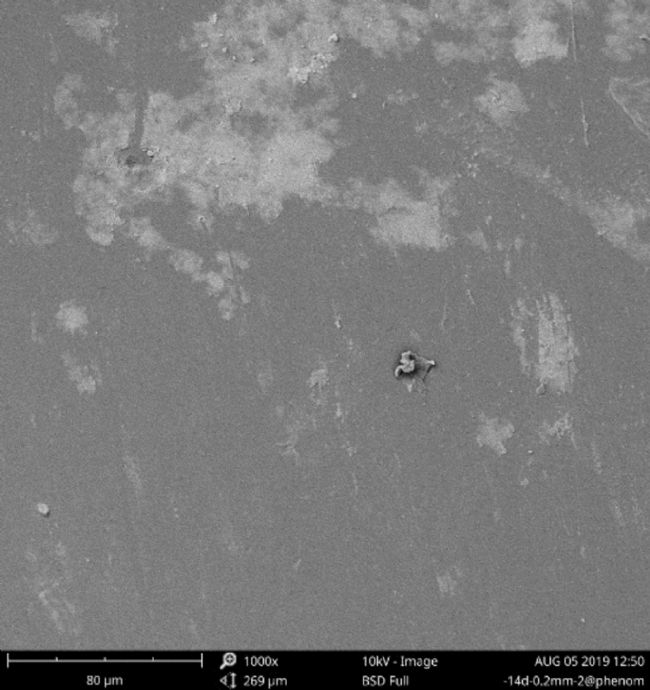

如圖 4，同一品牌的牙套，通過掃描電鏡，我們可以清楚看到新的產品表面干凈、光滑，使用一段時間后，表面存在孔洞、磨損等特征。

使用前的 SEM 圖                                          使用后的 SEM 圖

圖 4

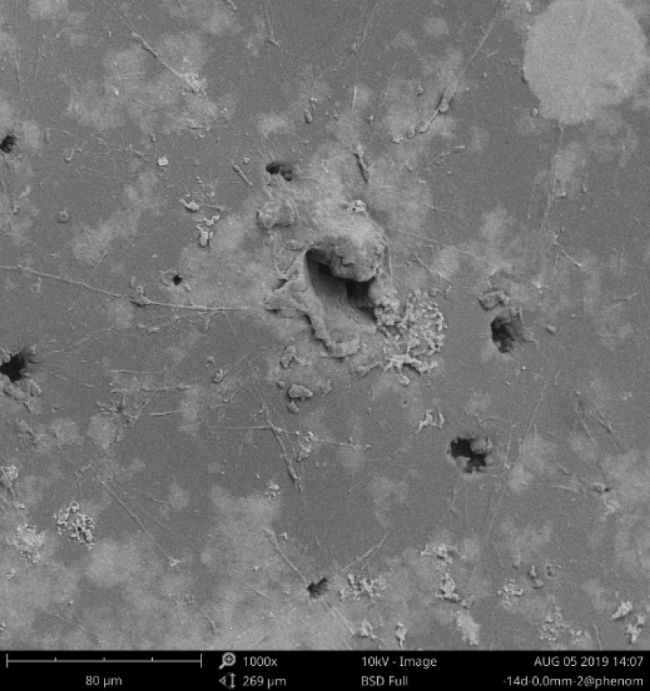

圖 5，對比不同品牌的牙套，使用相同的時間，我們發現品牌二的牙套產品質量更好，使用一段時間后，其表面磨損程度較小。

品牌一                                                         品牌二

圖 5

飛納臺式掃描電鏡在牙科方面的研究有著不可或缺的應用：

· 在牙種植體研究方面，通過全景拼圖功能，可以大視野觀察樣品，看到樣品全貌，同時也可以獲得高倍的樣品微區細節；
· 能譜分析功能可以對感興趣微區進行能譜分析，確定其成分種類及含量，進而判斷微區特征的形成原因；
· 在牙套研究方面，Phenom XL 大倉設計能夠不破壞牙套結構，低真空原位觀察牙套表面形貌。

參考文獻

[1] Dirk U. Duddeck, Tomas Albrektsson, Ann Wennerberg , Christel Larsson and Florian Beuer. On the Cleanliness of Different Oral Implant Systems: A Pilot Study  J. Clin. Med. 2019, 8, 1280; doi:10.3390/jcm8091280.
