在半導體器件生產過程中，晶圓檢驗對于識別和減少可能影響器件性能的缺陷至關重要。為了提高檢驗的精確性和效率，光學顯微鏡方案應結合不同的對比方法，提供關于圖案化晶圓上可能存在的任何缺陷的準確可靠信息。其中，在晶圓檢驗中起重要作用的一種對比方法是微分干涉對比（DIC）。

什么是 DIC 以及為什么要使用它？

微分干涉對比（DIC） ，也被稱為諾馬斯基對比，有助于可視化樣品表面的高度差異^[1,2]。DIC 使用沃拉斯頓棱鏡、起偏器和檢偏器（參見圖1A）。起偏器和檢偏器的偏振面相互垂直（交叉于 90° )   。通過棱鏡的偏振光被分割成兩束具有 90° 偏振差異的廣播。在離開棱鏡后，這兩束光波從樣品表面反射，并朝著物鏡返回。由于樣品表面形態或光學性質的差異，光線可能經歷不同的光學路徑長度，導致一束光與另一束光相比發生相移。經過物鏡棱鏡和分析器的再次通過后，光線重新合并成一束，然后它們之間可以發生干涉。DIC 圖像顯示出強度和顏色的變化，從而呈現出紋理的外觀。DIC 使得通常使用明場或暗場等其他類型的照明無法輕易觀察到的高度差異變得明顯可見。有關 DIC 的更多信息，請參考參考文獻1和2。

下圖是一個使用微分干涉對比（DIC）與明場和暗場照明相比，增強樣品表面高度差異的示例（見圖1）。DIC 被用來拍攝一 個圖案化的晶圓樣品。在 DIC 下，特征之間的高度差異更加明顯可見。

圖1:用 DIC、明場和暗場照明成像的圖案化晶圓樣品圖像：A) 顯微鏡光學中的入射光路徑用于 DIC 和B) 樣品圖像；C) 明場的入射光路徑和D) 樣品圖像；以及E) 暗場的入射光路徑和F) 樣品圖像。

使用 DIC 時的挑戰：

DIC 能夠讓使用者觀察到晶圓上結構之間的微小高度差異，但對許多用戶來說，使用起來可能相當復雜。正確調整 DIC 棱鏡對于實現最佳對比度和準確、可重復的結果至關重要。例如，在 DIC 圖像中，樣品結構的垂直方向（進入或離開樣品的水平面）在很大程度上取決于棱鏡對光波的剪切。因此，剪切影響觀察到的結構之間的任何高度差異，即圖像中的一個結構是否看起來比另一個更高或更低。剪切通常表示為具有正向或負向的偏差（參見下文圖2） ，但偏差通常不與實際的高度差異相關。對于大多數光學顯微鏡，除了起偏器和檢偏器的交叉之外，還需要手動調整 DIC 棱鏡。然而，用戶應該具有高水平的經驗才能獲得可比較、一致的 DIC 結果。獲得具有非常好 DIC 對比度的圖像可能需要用戶花費大量的時間和精力進行手動調整。

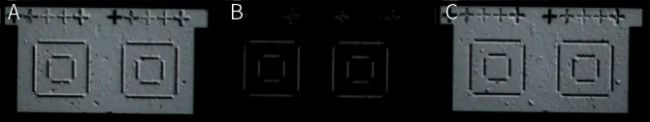

圖2:使用 DIC 拍攝的圖案化晶圓區域的圖像，具有：A) 負偏差，B) 無偏差，和 C) 正偏差。加號和正方形形狀的邊框在負偏差時看起來像是從表面升起，在正偏差時則 像是陷入表面。


自動化和可重復的 DIC 成像的優勢

對于手動 DIC 操作，顯微鏡的照明和對比度設置必須始終由用戶直接進行調整。圖像結果在很大程度上取決于用戶的經驗和技能水平。然而，通過提供自動化 DIC 操作的顯微鏡，可以高效地實現用于質量控制（QC）、失效分析和研發（R&D）的晶圓檢查工作流程。即使是經驗較少的用戶也可以輕松地進行可重復的 DIC 成像，只需進行最少的設置更改。只需按下按鈕，就可以選擇適當的棱鏡并調整其位置以實現所需的入射光波的剪切，此外，設置會自動存儲并易于調用。當使用 DIC 時，這一特性對于可靠的文檔記錄也是必不可少的。

徠卡的可重復 DIC 解決方案

使用 DM6 M 顯微鏡（參見圖3） ，可以快速可靠地檢查6英寸晶圓。由于以下特點，它提供了晶圓和半導體組件的自動化和 可重復的 DIC 成像：

• 專為 6 英寸晶圓設計的載物臺；
• 優化十字交叉的起偏器和檢偏器（稱為 ICR 濾光片）；
• 通過棱鏡的電動編碼定位準確回憶 DIC 設置；
• 由于專用的 DIC 棱鏡和 ICR 濾光片，實現均勻的對比度；
• 由于自動化的顯微鏡操作，正確選擇和調整棱鏡和 ICR 濾塊，使用起來快速且容易。

在工作區域節省空間方面還有額外的好處，因為 DM6 M 的占地面積比通常用于晶圓檢查的顯微鏡要小。

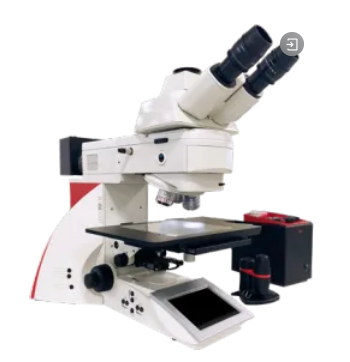

圖3:使用安裝了 6 英寸晶片平臺的 DM6 M 顯微鏡進行晶片檢測的示例。

圖4展示了使用 DM6 M 顯微鏡和可重復 DIC 技術拍攝的圖案化晶圓圖像。為了比較的目的，圖5也展示了同一晶圓在明場和暗場照明下記錄的圖像。

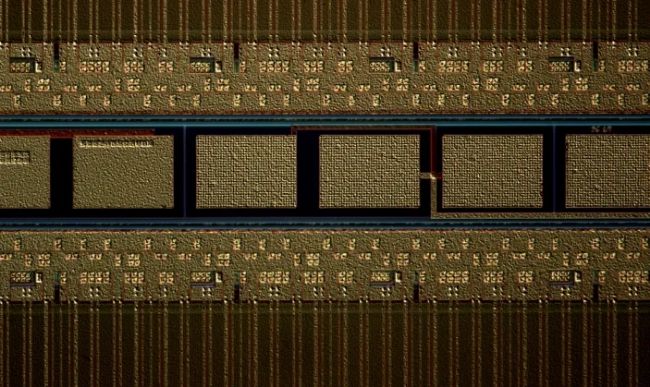

圖4：使用 DM6 M 顯微鏡，采用具有負偏移（A和C）和正偏移（B和D）的光波剪切的差分干涉對比（DIC）技術，對圖 案化晶圓的不同區域進行成像。

圖5: 圖4中顯示的圖案化晶圓的相同區域，但這次是使用DM6 M顯微鏡在A)明場和B)暗場照明下成像。

總結和結論

描述了一種帶有自動化和可重復的微分干涉對比（DIC）技術的 6 英寸晶圓檢查顯微鏡，即帶有晶圓載物臺的 DM6 M。在半導體行業中，晶圓檢查用于質量控制（QC）、失效分析和研發（R&D） ，通常需要使用各種對比方法的光學顯微鏡。DIC 技術能夠高效地可視化圖案化晶圓上結構之間的微小高度差異。即使是經驗較少的用戶，使用自動化和可重復的 DIC 也能在檢查期間高效地進行 DIC 成像。

參考文獻：

1. D. Diez, J. DeRose，《超越明場》章節，《金相學 - 簡介：如何揭示金屬和合金的微觀結構特征》，   Science Lab （2020 年）徠卡顯微系統。

2. J. DeRose, D.R. Barbero，《使用顯微鏡對比方法進行快速半導體檢測：通過光學顯微鏡揭示關鍵細節，在電子行業 中高效可靠地進行半導體質量控制》，  Science Lab（2023 年）徠卡顯微系統。
