應用近紅外高光譜成像技術監測森林火災
——布里杰山麓（美國蒙大拿州博茲曼市附近）森林火災的近紅外高光譜成像數據
2020年9月4-5日，美國蒙大拿州博茲曼市附近布里杰山麓森林發生了一場山火，過火面積超過11,000英畝。所幸的是，無嚴重人員傷亡，但是燒毀了28座房屋。
大火最初開始發生時，在坐落于布里杰山西側的Resonon辦公室里就能觀測到，Resonon工作人員使用高光譜成像儀（型號：Resonon PIKA NIR-C-320）采集了此次山火的高光譜成像數據。（此次數據可以在Resonon的官網下載：https://downloads.resonon.com/）
圖1：山火的早期階段
拍攝地點：文章作者家中（距著火點大約8.5 km）
拍攝時間：9月4日下午4點（大概時間）
圖2：應用Resonon高光譜成像儀拍攝的山火
拍攝地點：Resonon辦公室（距離著火點大約5 km）
拍攝時間：9月4日下午4:30（大概時間）
在Resonon辦公室，工作人員應用Resonon PIKA NIR-C-320近紅外高光譜成像儀測量了此次山火的高光譜成像數據。
圖3：近紅外高光譜數據的假彩色圖像，9月4日下午4點左右。
該假彩色圖像由原始DN數據的1499 nm、1299 nm及1103 nm三波段生成。

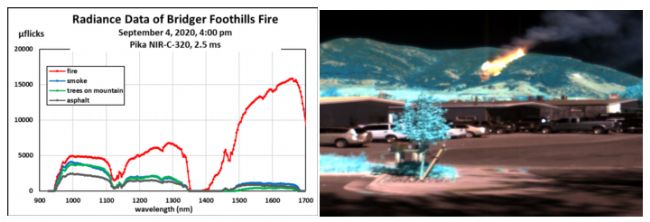

圖4：山火的光譜數據
圖4顯示了圖3中部分區域的輻射亮度數據（單位：1 µflicks = 10-6 mW/(sr·cm2·nm)）。積分時間設置為2.5 毫秒，此時積分時間已足夠短，可以防止火災區域的傳感器飽和，且山火的光譜特征很明顯，見圖5。
圖5：山火的灰度圖（1458 nm），9月4日下午4點左右。
9月4日晚9點的掃描顯示，山火達到了頂峰，見圖6。最終，山火損毀了山體東側的28座房屋。
圖6： 近紅外高光譜原始數據的假彩色圖像，拍攝時間：9月4日晚9點。
9月5日早晨，山火在山體的西側大面積燃燒，見圖7、圖8。
圖7：9月5日 上午11:45的假彩色圖像

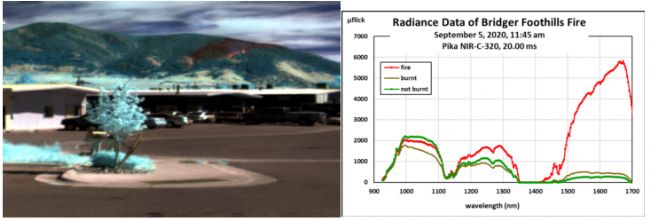

圖8：9月5日 上午 11:45的輻射亮度數據
為保證Resonon高光譜成像儀在空間和光譜維度上的數據準確性，工作人員對儀器進行了輻射度校準。
產品介紹：
Pika NIR-640 高光譜成像儀
Resonon高光譜成像儀重量更輕，結構更緊湊，性價比更高，廣泛應用于臺式、野外、工業和航拍系統。
優點：操作簡便，低雜散光，低失真，高信噪比、圖像質量更優異。
Pika NIR-640 (900–1700nm)
此款高光譜成像儀覆蓋了大部分近紅外高光譜范圍，更高精度、光譜分辨率和空間分辨率。
主要特點：
· 高準確度—非常低的桶形和梯形失真；
· 高信噪比—更低的雜散光；
· 重量輕，結構緊湊，更高性價比；
· 操作簡便；
· 提供輻射定標；
· 控制電腦已預裝SpectrononPro、Resonon采集及分析軟件。
技術指標：
| 產品型號 | Pika NIR-640 |
| 光譜范圍(nm) | 900 – 1700 |
| 光譜分辨率(nm) | 2.5 |
| 光譜通道數 | 328 |
| 空間通道數 | 640 |
| 每秒最大幀數(fps) | 249 |
| 位深度 | 14 |
| 重量 (kg) | 2.7 |
| 尺寸 (cm) | 11.0 x 29.6 x 8.9 |
| 連接方式 | GigE |
| 溫度范圍 (℃) | 5-40 |
| 孔徑 | f/1.8 |
| 像元尺寸 (µm) | 15 |
| 平均RMS半徑 (µm) | 10 |
| Smile (峰峰值) (µm) | 10 |
| Keystone(峰峰值) (µm) | 10 |
