掃描電鏡（SEM）是我們觀察微觀世界強有力的工具，然而，成像原理限制了它們只能以黑白圖片的形式呈現在我們面前。

黑白圖片往往給人一種復古又帶著一絲單調的感覺，而彩色圖片更貼近現實生活，艷麗、唯美、淡雅。科學工作者們也耐不住寂寞，發揮著藝術天賦，想盡辦法給電鏡圖片上色，用更加直觀的圖片讓人們感受大自然美。

為什么掃描電鏡只能是黑白成像？

這與掃描電鏡的成像原理有關。如圖 1 所示，電子束從頂部的電子槍陰極發射出來，在加束電壓的作用下，電子束經各級電磁透鏡聚焦匯聚成一束極細的電子束，并在掃描線圈的驅動下在樣品表面作有序的光柵掃描。

高能電子束入射到樣品表面時會激發出各種信號（二次電子，背散射電子和 X 射線等），這些信號由相應的探測器檢測，經放大后傳送到顯示屏上來調制顯示屏的亮度。

樣品在不同位置上產生信號的量是有差異的，直接反映在圖像中就是相應位置的亮暗不同，產生信號越多的位置越亮，產生信號越少的位置越暗。因此，掃描電鏡只能成黑白圖像。

圖1 SEM 成像原理圖

如何給 SEM 圖片上色？

SEM 圖片上色其實就是利用各種軟件來處理圖片，改變圖片中特定目標的顏色。無論使用何種方法，思路一般分為兩步：

1. 選區，也就是選擇圖片中需要改變顏色的區域
2. 變換想要的顏色

目前最常用的方法就是 PhotoShop。PhotoShop 作為一款功能非常強大的圖片處理軟件，圖片選區的方法有多種（選框工具、套索工具、魔棒工具等），上色的方法也有很多（色彩平衡、通道混合器、色相/飽和度等）。

PhotoShop 功能雖然強大，但是操作界面還是相對復雜，對使用者有一定的要求。

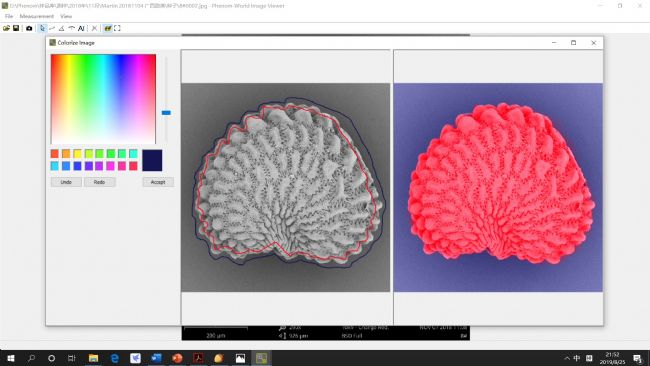

今天，飛納電鏡推薦一款簡單易用的軟件—— Phenom Image Viewer。軟件的操作界面如下，非常簡潔：

我們看看用這款軟件做出來的圖片效果，簡單列舉一二：

球菌

硅藻

納米氧化鐵

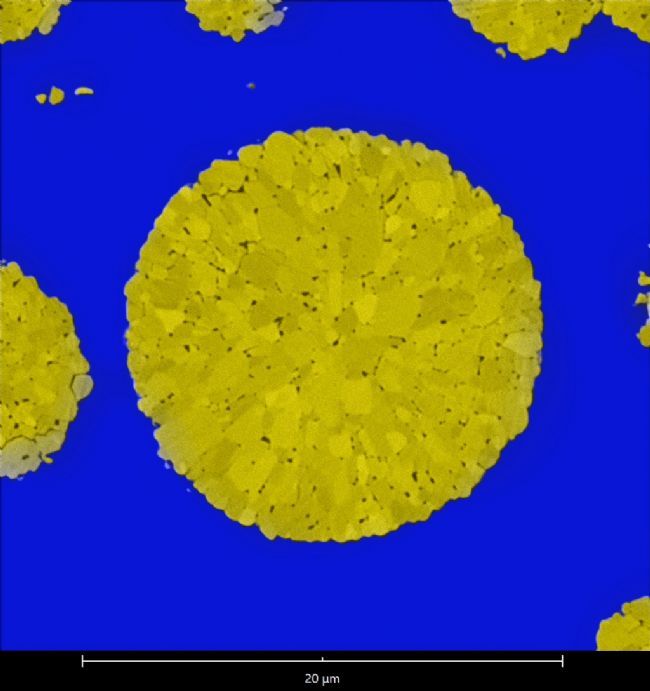

鋰電池正極材料

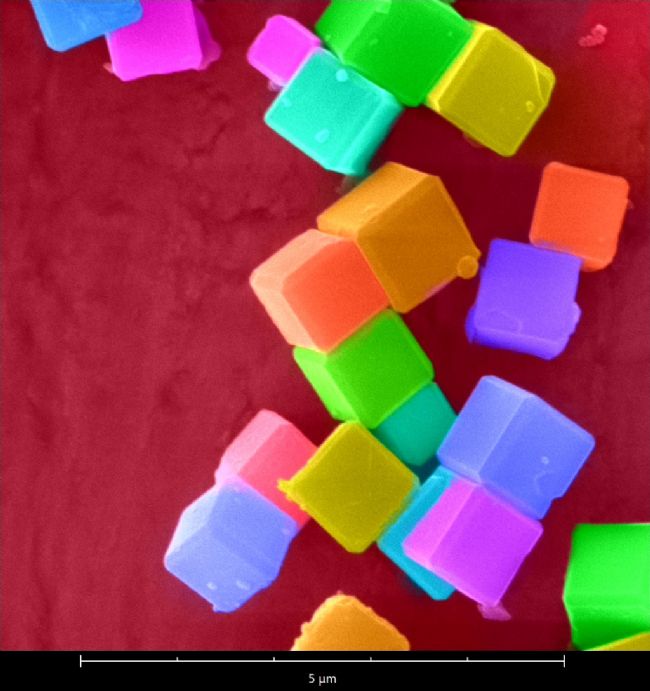

MOF 材料

植物種子

是不是被震撼到了呢？原來微觀世界也可以這么美。有了這個軟件，我們的科研工作匯報也將會色彩斑斕。
