Crystal微滴數字PCR以獨有微滴技術實現PCR反應液分區，和專利的單層微滴2D陣列實現PCR擴增和數據讀取，是dd PCR（droplet digital PCR）和cdPCR（chamber digital PCR）完美有效的結合，成就了一種易用、可靠、快速、集成的數字PCR解決方案。

  Crystal微滴數字PCR系統核心基于cutting-edge微流體創新型芯片——Sapphire芯片，作為數字PCR過程的唯一耗材，油相內置于芯片，PCR反應液在壓力下，通過芯片中的毛細通道網格，快速、均勻地形成25000~30,000個微滴，自發地形成單層平鋪的2D微滴陣列，排列方式與水晶原子結構相近，每個微滴周邊圍繞6個完全一致的微滴，故稱作Crystal微滴。

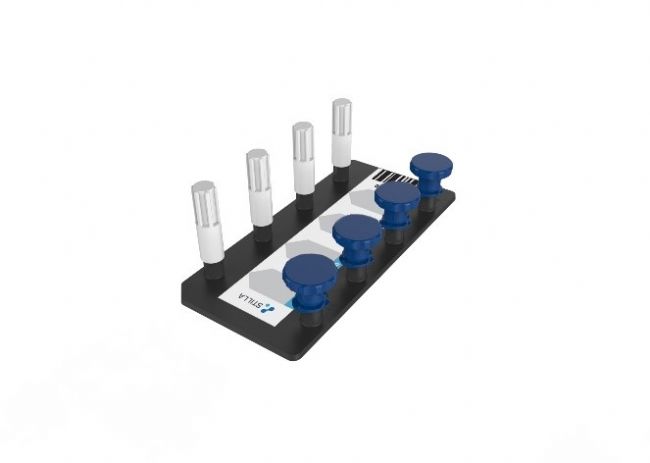

         Sapphire芯片                    Crystal微滴

  形成Crystal 微滴陣列的Sapphire芯片進行flat block PCR擴增，實現了所有微PCR反應條件完全一致，且微滴與加熱block緊密接觸，無傳熱損失，實現快速PCR。

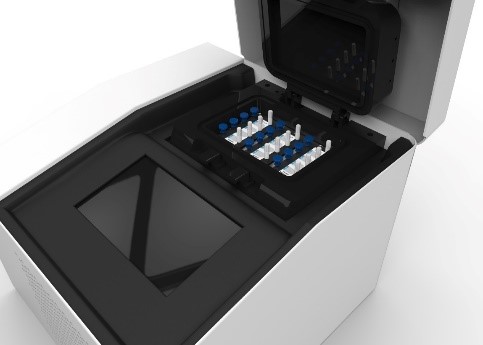

Geode微滴生成擴增系統

  結束后以拍照方式對微滴陣列進行三色通道的數據采集，檢測包含擴增片段的微滴和陰性微滴數，實現了微滴可視化分析，可溯源到單個微滴。

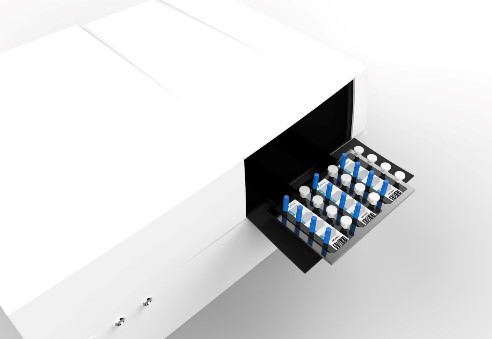

Prism3微滴讀取和分析系統

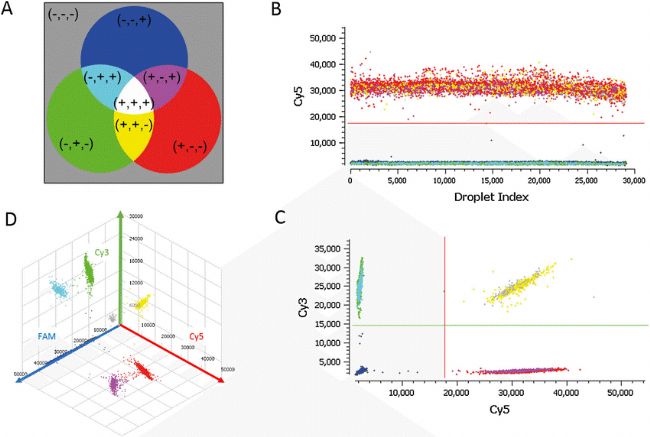

  最后一步，通過軟件分別獲得三色通道內精準可靠的目標核酸絕對拷貝數濃度。Crystal Miner軟件卓越的質控功能，自動刨除不符合泊松分布的微滴和人為因素干擾，同時提供1D、2D和3D分析，陰陽性分離明顯，結果判斷快速，可追溯到單個微滴。

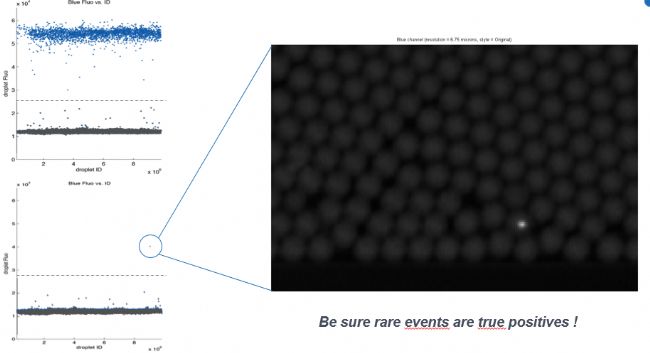

         Crystal Miner分析軟件                  單個微滴回看質控

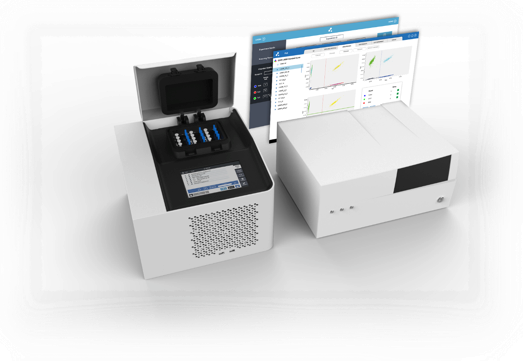

  Crystal微滴數字PCR系統，作為法國Stilla公司開發的下一代核酸絕對定量技術。結合了強大的圖像分析技術和直觀可視的檢測功能，從而達到了數字PCR定量卓越的置信水平，獲得真實可靠的數據結果。
